Cấu trúc hệ thống âm thanh Hybrid: Kiến trúc kết hợp thiết bị Analog và nền tảng Digital

Âm thanh Analog tạo nên nền móng. Công nghệ Digital mở rộng biên giới. Kiến trúc Hybrid biến hai thế giới tưởng như đối lập thành một hệ thống thống nhất, có khả năng xử lý thông minh, truyền dẫn linh hoạt, giám sát từ xa và tiến hóa liên tục.

Đây không phải cuộc thay thế thiết bị cũ bằng thiết bị mới. Đây là quá trình tổ chức lại sức mạnh của toàn bộ hệ thống âm thanh.

⚡ Khi thiết bị Analog được đánh thức bằng sức mạnh Digital

Hệ thống âm thanh Hybrid là kiến trúc kết hợp thiết bị, tín hiệu hoặc hạ tầng Analog với các thành phần Digital như bộ xử lý tín hiệu số DSP, bộ chuyển đổi ADC/DAC, mixer kỹ thuật số, mạng Audio over IP, phần mềm điều khiển và nền tảng giám sát.

Giá trị lớn nhất của Hybrid không nằm ở việc hệ thống có bao nhiêu thiết bị số. Giá trị nằm ở khả năng tận dụng những thành phần còn hiệu quả, khắc phục giới hạn của kiến trúc cũ, tập trung hóa xử lý và từng bước mở rộng mà không gây xáo trộn lớn cho hoạt động đang diễn ra.

Một hệ thống được gọi là Hybrid đúng nghĩa phải có kiến trúc rõ ràng, điểm chuyển đổi tín hiệu được tính toán, luồng dữ liệu được kiểm soát, khả năng vận hành độc lập khi một thành phần gặp sự cố và lộ trình nâng cấp đã được dự kiến từ giai đoạn thiết kế.

🧭 Hành trình khám phá kiến trúc Hybrid

Bài viết tập trung vào tám vấn đề cốt lõi:

1. Bản chất công nghệ của hệ thống âm thanh Hybrid.
2. Cấu trúc các lớp từ nguồn âm đến nền tảng quản trị.
3. Vai trò của ADC, DAC, DSP và Audio over IP.
4. Cách tổ chức luồng tín hiệu Analog và Digital.
5. Ba cấp độ triển khai theo nhu cầu đầu tư.
6. Các rủi ro kỹ thuật thường bị xem nhẹ.

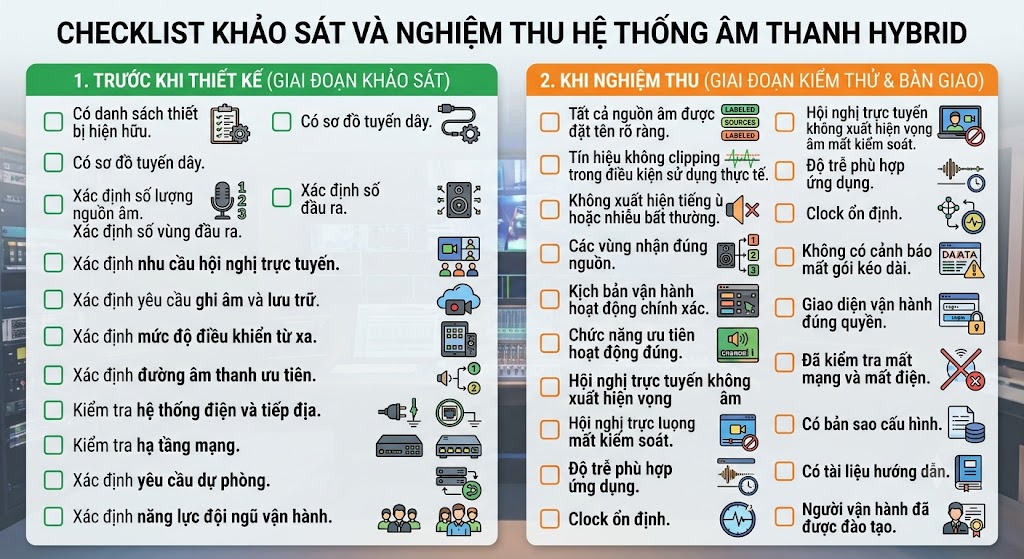

7. Quy trình khảo sát, thiết kế và nghiệm thu.
8. Khả năng phát triển thành hệ sinh thái âm thanh thông minh.

🔥 Hybrid không phải “nửa Analog, nửa Digital”

Một quan niệm phổ biến cho rằng chỉ cần kết nối mixer Analog với một bộ xử lý Digital là đã hình thành hệ thống Hybrid. Cách hiểu này quá đơn giản.

Hybrid không được xác định bằng tỷ lệ thiết bị Analog và Digital. Hybrid được xác định bằng phương thức tổ chức hệ thống.

Một hệ thống có thể sử dụng phần lớn thiết bị Analog nhưng vẫn đạt trình độ Hybrid cao nếu các chức năng xử lý, phân vùng, điều khiển, giám sát và quản trị được số hóa một cách khoa học. Ngược lại, một phòng máy chứa nhiều thiết bị Digital nhưng cấu hình rời rạc, không có bản đồ tín hiệu, không quản trị tập trung và không có khả năng mở rộng vẫn chỉ là một tập hợp thiết bị số.

Bốn cấp độ hình thành kiến trúc Hybrid

Hybrid ở cấp tín hiệu: Tín hiệu Analog được chuyển đổi sang Digital để xử lý, sau đó có thể chuyển trở lại Analog trước khi đưa đến tăng âm hoặc loa.

Hybrid ở cấp thiết bị: Mixer Analog, micro có dây, amply và loa truyền thống hoạt động cùng DSP, mixer Digital, bộ ghi âm, máy tính và thiết bị hội nghị trực tuyến.

Hybrid ở cấp truyền dẫn: Một phần tín hiệu truyền qua cáp âm thanh truyền thống, phần khác được đóng gói thành dữ liệu và truyền trên mạng Ethernet.

Hybrid ở cấp vận hành: Hệ thống có thể điều khiển bằng nút vật lý, giao diện cảm ứng, máy tính, ứng dụng mạng hoặc nền tảng giám sát từ xa.

💡 Điểm cốt lõi: Hybrid không phải phép cộng thiết bị. Hybrid là nghệ thuật kiến trúc hóa tín hiệu, công nghệ, dữ liệu và hoạt động vận hành.

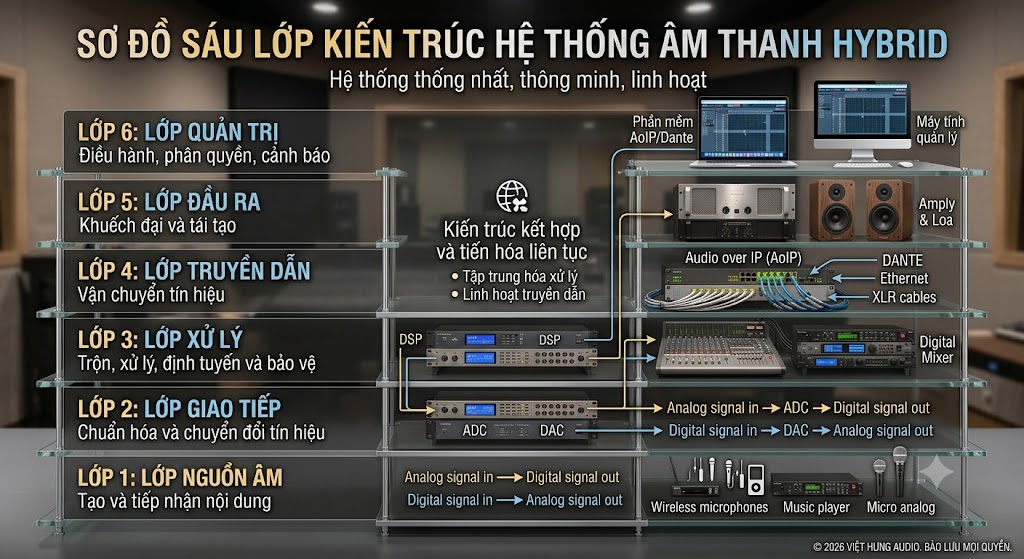

🧬 Cấu trúc sáu lớp của hệ thống âm thanh Hybrid

Một kiến trúc Hybrid hiện đại có thể được phân tích thành sáu lớp. Các lớp liên kết với nhau nhưng cần được thiết kế độc lập về chức năng để giảm phụ thuộc và tăng khả năng mở rộng.

Lớp kiến trúc	Thành phần điển hình	Chức năng chính
Lớp nguồn âm	Micro, máy tính, bộ thu không dây, thiết bị phát	Tạo và tiếp nhận nội dung âm thanh
Lớp giao tiếp	Preamp, DI Box, ADC, DAC, Audio Interface	Chuẩn hóa và chuyển đổi tín hiệu
Lớp xử lý	Mixer, DSP, Matrix, AEC, EQ, Limiter	Trộn, xử lý, định tuyến và bảo vệ
Lớp truyền dẫn	Cáp Analog, AES3, USB, Ethernet, Audio over IP	Vận chuyển tín hiệu giữa các khu vực
Lớp đầu ra	Amply, tăng âm, loa, bộ điều khiển vùng	Khuếch đại và tái tạo âm thanh
Lớp quản trị	Phần mềm, màn hình điều khiển, giám sát mạng	Điều hành, phân quyền, cảnh báo và lưu nhật ký

1. Lớp nguồn âm: Điểm khởi đầu của toàn bộ dữ liệu âm thanh

Nguồn âm trong kiến trúc Hybrid rất đa dạng: micro Analog, micro không dây, micro hội nghị, máy tính, điện thoại, thiết bị trình chiếu, hệ thống truyền hình trực tuyến, đầu phát nhạc, thiết bị cảnh báo và các nền tảng truyền thông khác.

Tại lớp này, điều quan trọng không phải nguồn âm mới hay cũ, mà là đặc tính tín hiệu, mức tín hiệu, trở kháng, yêu cầu nguồn Phantom, độ nhạy, khả năng chống nhiễu và mục đích sử dụng.

Một micro Analog chất lượng tốt hoàn toàn có thể tiếp tục hoạt động hiệu quả trong hệ thống Digital nếu được kết nối với bộ tiền khuếch đại phù hợp và đặt trong một cấu trúc gain chính xác. Thiết bị Analog vì thế không mặc nhiên trở thành điểm yếu. Điểm yếu thường xuất hiện khi thiết bị được kết nối sai chuẩn hoặc không được quản lý đúng.

2. Lớp giao tiếp: Cây cầu giữa hai thế giới

Lớp giao tiếp là khu vực quyết định chất lượng của toàn bộ kiến trúc Hybrid. Tại đây diễn ra quá trình chuyển đổi giữa tín hiệu điện liên tục và dữ liệu số.

ADC, viết đầy đủ là Analog-to-Digital Converter, lấy mẫu tín hiệu Analog và biểu diễn tín hiệu thành dữ liệu Digital.

DAC, viết đầy đủ là Digital-to-Analog Converter, thực hiện quá trình ngược lại để tín hiệu số có thể đi vào thiết bị Analog, tầng công suất hoặc hệ thống đầu ra truyền thống.

Chất lượng chuyển đổi phụ thuộc vào toàn bộ chuỗi thiết kế, không chỉ một thông số riêng lẻ. Bộ chuyển đổi tốt nhưng gain đầu vào sai vẫn có thể tạo ra tín hiệu yếu, nhiễu hoặc méo. Tần số lấy mẫu cao cũng không thể sửa được tín hiệu đã clipping trước khi chuyển đổi.

Vì vậy, điểm chuyển đổi không nên được đặt tùy tiện. Vị trí ADC/DAC phải được xác định sau khi xem xét khoảng cách truyền dẫn, số lượng kênh, môi trường nhiễu, khả năng bảo trì, độ trễ cho phép và phương án dự phòng.

3. Lớp xử lý: Bộ não của hệ thống

Nếu nguồn âm là giác quan, DSP chính là bộ não.

DSP có thể đảm nhiệm hàng loạt chức năng:

• Trộn và phân phối tín hiệu.
• Cân bằng tần số.
• Tạo bộ lọc phân tần.
• Nén dải động.
• Giới hạn mức tín hiệu.
• Chống hú.
• Tự động trộn micro.
• Khử vọng âm AEC cho hội nghị trực tuyến.
• Tạo độ trễ căn chỉnh loa.
• Phân chia khu vực.
• Lưu nhiều kịch bản vận hành.
• Điều khiển ưu tiên thông báo.
• Theo dõi trạng thái tín hiệu.

Trong hệ thống Analog truyền thống, nhiều chức năng phải thực hiện bằng từng thiết bị phần cứng độc lập. Trong kiến trúc Hybrid, các thuật toán có thể được tích hợp trong một hoặc nhiều bộ xử lý, giúp giảm số lượng điểm đấu nối và cho phép cấu hình lại bằng phần mềm.

Tuy nhiên, tập trung hóa không đồng nghĩa với đưa mọi chức năng vào một thiết bị duy nhất. Nếu toàn bộ âm thanh, điều khiển và phân phối phụ thuộc vào một bộ xử lý trung tâm mà không có dự phòng, thiết bị đó sẽ trở thành điểm lỗi đơn. Kiến trúc tốt phải cân bằng giữa tập trung quản trị và phân tán khả năng sống còn.

4. Lớp truyền dẫn: Từ cáp tín hiệu đến mạng dữ liệu

Trong hệ thống Analog, mỗi đường tín hiệu thường cần một cặp dây hoặc một tuyến cáp riêng. Khi số lượng kênh và khu vực tăng lên, hệ thống dây có thể trở nên phức tạp, khó mở rộng và khó truy vết.

Audio over IP thay đổi tư duy này bằng cách đóng gói âm thanh thành dữ liệu và truyền qua mạng IP. Tiêu chuẩn AES67 đưa ra các khuyến nghị về khả năng tương tác cho âm thanh chất lượng chuyên nghiệp trên mạng IP, bao gồm đồng bộ, vận chuyển, mã hóa, mô tả phiên và quản lý kết nối. AES mô tả các mạng này có khả năng phục vụ âm thanh chuyên nghiệp với độ trễ thấp trên hạ tầng mạng phù hợp.

Các nền tảng như Dante cho phép thiết bị phát và nhận được nhận diện trên mạng, định tuyến kênh bằng phần mềm và tổ chức luồng unicast hoặc multicast. Unicast phù hợp với kết nối điểm đến điểm; multicast có thể phân phối cùng một luồng cho nhiều thiết bị nhận nhưng đòi hỏi thiết kế mạng cẩn trọng hơn.

Điều này không có nghĩa cáp Analog biến mất. Cáp Analog vẫn phù hợp cho các đoạn ngắn, đầu vào cục bộ, kết nối dự phòng hoặc các thiết bị chưa có giao diện mạng. Hybrid lựa chọn công nghệ truyền dẫn theo từng đoạn, thay vì áp dụng một chuẩn duy nhất cho mọi tình huống.

5. Lớp đầu ra: Sức mạnh vật lý vẫn giữ vai trò quyết định

Sau mọi thuật toán, giao thức và dữ liệu, âm thanh vẫn phải được tái tạo trong không gian thực.

Amply, tăng âm và loa tiếp tục là những thành phần quyết định mức áp suất âm, độ phủ, độ rõ lời nói, chất lượng âm nhạc và trải nghiệm người nghe.

Một hệ thống Hybrid có thể giữ lại amply và loa hiện hữu nếu:

• Thiết bị còn hoạt động ổn định.
• Công suất và trở kháng phù hợp.
• Dải tần đáp ứng nhu cầu.
• Độ phủ âm thanh đạt yêu cầu.
• Linh kiện còn khả năng bảo trì.
• Có thể kết nối an toàn với tầng xử lý mới.

Trong nhiều dự án cải tạo, việc bổ sung DSP, căn chỉnh lại hệ thống và tổ chức đúng vùng âm thanh có thể tạo ra bước cải thiện lớn mà chưa cần thay toàn bộ loa. Ngược lại, nếu bố trí loa sai, thiết bị xuống cấp hoặc không đáp ứng mục tiêu sử dụng, công nghệ Digital không thể bù đắp hoàn toàn hạn chế vật lý.

6. Lớp quản trị: Từ “bật và chỉnh” đến điều hành bằng dữ liệu

Đây là lớp tạo nên sự khác biệt rõ nhất giữa hệ thống âm thanh truyền thống và kiến trúc âm thanh hiện đại.

Người vận hành có thể sử dụng giao diện đơn giản hóa theo vai trò:

• Lãnh đạo lựa chọn kịch bản.
• Kỹ thuật viên truy cập cấu hình chuyên sâu.
• Bộ phận trực vận hành theo dõi trạng thái.
• Quản trị viên kiểm soát tài khoản và phân quyền.
• Đơn vị bảo trì xem cảnh báo, nhật ký và dữ liệu lỗi.

Một số nền tảng AV hiện đại đã hợp nhất xử lý âm thanh, video, điều khiển, thiết bị đầu cuối và giám sát từ xa trong kiến trúc dựa trên các chuẩn công nghệ thông tin. Điều này phản ánh xu hướng chuyển từ hệ thống thiết bị rời rạc sang nền tảng AV có khả năng quản lý như một hạ tầng số.

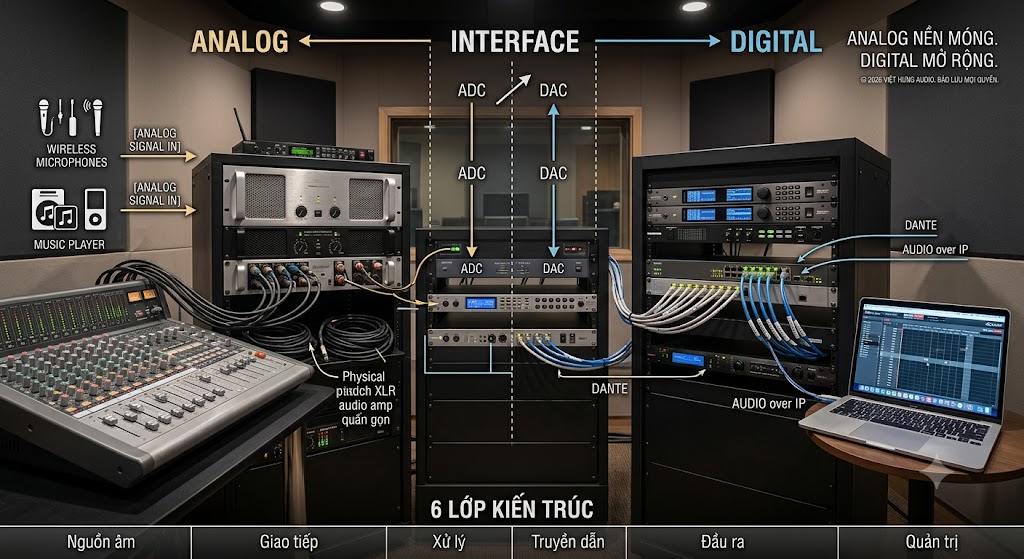

🌐 Luồng tín hiệu Hybrid vận hành như thế nào?

Một luồng tín hiệu điển hình có thể được hình dung như sau:

Micro Analog → Preamp → ADC → DSP → Audio over IP → Network I/O → DAC → Amply → Loa

Tuy nhiên, đây chỉ là một tuyến cơ bản. Hệ thống thực tế có thể tồn tại đồng thời nhiều luồng:

• Micro Analog đi trực tiếp vào mixer để phục vụ vận hành cục bộ.
• Tín hiệu sau mixer được đưa vào DSP để xử lý và phân vùng.
• Một phần tín hiệu được truyền qua mạng tới các khu vực khác.
• Tín hiệu từ máy tính đi vào hệ thống qua USB hoặc mạng.
• Âm thanh hội nghị trực tuyến được đưa qua AEC để khử vọng.
• Tín hiệu cảnh báo được đặt quyền ưu tiên cao hơn âm nhạc nền.
• Hệ thống Analog dự phòng có thể hoạt động độc lập khi mạng gặp lỗi.

Vị trí chuyển đổi Analog–Digital nên đặt ở đâu?

Không có một đáp án cố định cho mọi dự án. Điểm chuyển đổi nên được lựa chọn theo nguyên tắc:

Chuyển đổi gần nguồn khi cần truyền nhiều kênh đi xa, môi trường có nhiễu điện từ lớn hoặc cần định tuyến linh hoạt.

Chuyển đổi tại trung tâm khi các nguồn âm tập trung, số kênh không lớn và hạ tầng cáp Analog hiện hữu còn tốt.

Chuyển đổi phân tán khi hệ thống có nhiều phòng, nhiều tầng hoặc nhiều khu vực độc lập.

Giữ đường Analog song song khi yêu cầu độ tin cậy cao, cần chế độ vận hành khẩn cấp hoặc đội ngũ sử dụng chưa sẵn sàng phụ thuộc hoàn toàn vào phần mềm.

⚠️ Cảnh báo kỹ thuật: Mỗi lần chuyển đổi đều có thể làm tăng độ trễ, tăng số điểm lỗi và tạo thêm yêu cầu đồng bộ. Nhiều bộ chuyển đổi không làm hệ thống hiện đại hơn nếu luồng tín hiệu thiếu logic.

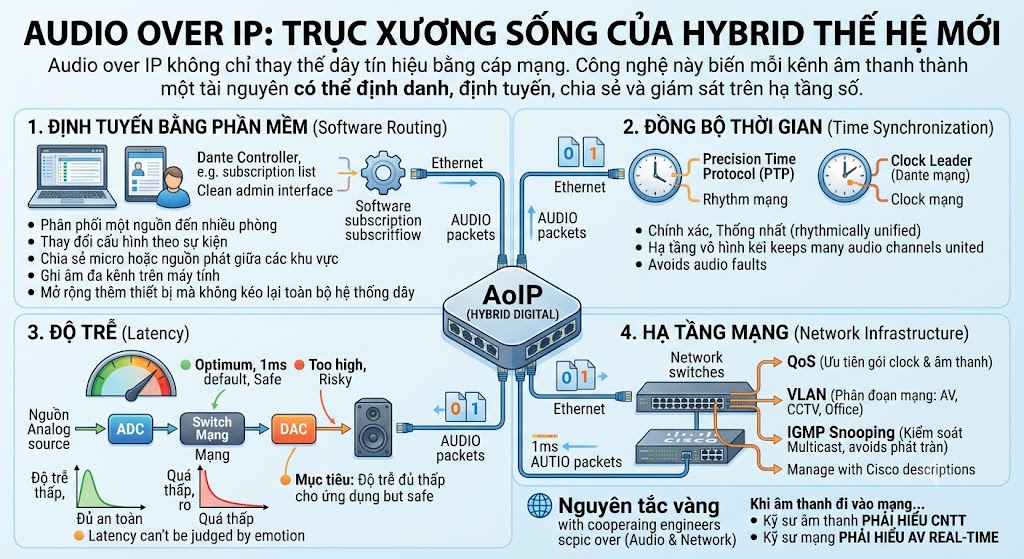

🚀 Audio over IP: Trục xương sống của Hybrid thế hệ mới

Audio over IP không chỉ thay thế dây tín hiệu bằng cáp mạng. Công nghệ này biến mỗi kênh âm thanh thành một tài nguyên có thể định danh, định tuyến, chia sẻ và giám sát trên hạ tầng số.

1. Định tuyến bằng phần mềm

Thay vì rút và cắm lại dây tại tủ máy, kỹ thuật viên có thể thay đổi quan hệ giữa kênh phát và kênh nhận trên giao diện quản trị. Dante gọi quan hệ này là subscription, nghĩa là thiết bị nhận đăng ký nhận một kênh từ thiết bị phát.

Điều này tạo ra khả năng:

• Phân phối một nguồn đến nhiều phòng.
• Thay đổi cấu hình theo sự kiện.
• Chia sẻ micro hoặc nguồn phát giữa các khu vực.
• Ghi âm đa kênh trên máy tính.
• Mở rộng thêm thiết bị mà không kéo lại toàn bộ hệ thống dây.

2. Đồng bộ thời gian

Âm thanh số đa thiết bị cần một hệ quy chiếu thời gian chung. Nếu các thiết bị không đồng bộ, dữ liệu có thể đến sai nhịp, tạo ra lỗi âm thanh hoặc mất ổn định.

Các hệ thống Audio over IP sử dụng cơ chế đồng bộ chính xác, thường dựa trên Precision Time Protocol. Trong mạng Dante, một thiết bị được lựa chọn làm clock leader và các thiết bị khác đồng bộ theo nguồn thời gian đó.

Vì vậy, clock không phải một tùy chọn phụ. Clock là hạ tầng vô hình giữ cho hàng chục hoặc hàng trăm kênh âm thanh hoạt động như một hệ thống thống nhất.

3. Độ trễ không thể được đánh giá bằng cảm tính

Độ trễ mạng là khoảng thời gian từ khi gói âm thanh rời thiết bị phát đến khi được tái tạo tại thiết bị nhận. Thiết lập quá thấp so với khả năng của mạng có thể làm gói dữ liệu đến muộn, dẫn đến mất gói và phát sinh tiếng gián đoạn.

Tài liệu Dante Controller cho biết giá trị mặc định phổ biến ở thiết bị âm thanh Dante là 1 mili giây, trong khi mạng nhỏ và thiết bị phù hợp có thể sử dụng mức thấp hơn. Đây chỉ là độ trễ của một phần trong chuỗi; tổng độ trễ còn gồm chuyển đổi, DSP, máy tính, xử lý hội nghị và thiết bị đầu ra.

Thiết kế chuyên nghiệp không chạy theo độ trễ thấp nhất. Mục tiêu đúng là độ trễ đủ thấp cho ứng dụng nhưng đủ an toàn cho hệ thống vận hành ổn định.

4. QoS, VLAN và IGMP Snooping

Mạng văn phòng thông thường được thiết kế cho dữ liệu có thể chờ, gửi lại hoặc thay đổi tốc độ. Âm thanh thời gian thực không có sự xa xỉ đó.

QoS giúp ưu tiên các gói dữ liệu quan trọng như clock và âm thanh. VLAN hỗ trợ phân đoạn lưu lượng và quản trị. IGMP Snooping giúp switch nhận biết cổng nào thực sự cần nhận luồng multicast, hạn chế việc phát tán dữ liệu không cần thiết đến mọi cổng. Tài liệu Cisco mô tả cơ chế IGMP Snooping sử dụng thông tin join và leave để xây dựng bảng chuyển tiếp multicast tới đúng thành viên của nhóm.

🌐 Nguyên tắc vàng: Khi âm thanh đi vào mạng, kỹ sư âm thanh phải hiểu công nghệ thông tin và kỹ sư mạng phải hiểu yêu cầu thời gian thực của AV.

🆚 Analog, Digital và Hybrid khác nhau ra sao?

Tiêu chí	Analog	Digital	Hybrid
Truyền dẫn	Chủ yếu cáp riêng cho từng tuyến	Dữ liệu số, cáp hoặc mạng	Kết hợp theo từng khu vực
Cấu hình	Phụ thuộc đấu nối vật lý	Linh hoạt qua phần mềm	Giữ ổn định cục bộ, mở rộng bằng số
Xử lý	Thiết bị rời hoặc bàn trộn	DSP và thuật toán	DSP bổ sung cho hạ tầng hiện hữu
Mở rộng	Có thể phải kéo thêm nhiều cáp	Mở rộng theo cổng và băng thông	Nâng cấp từng bước
Điều khiển	Nút vật lý trực tiếp	Phần mềm, màn hình, tự động hóa	Đồng thời vật lý và Digital
Khả năng giám sát	Hạn chế	Có thể theo dõi tập trung	Tùy mức độ tích hợp
Rủi ro	Nhiễu, suy hao, nhiều dây	Mạng, phần mềm, clock, bảo mật	Phải kiểm soát cả hai nhóm rủi ro
Phù hợp	Hệ thống nhỏ, đơn giản	Hệ thống mới, yêu cầu cao	Cải tạo, chuyển đổi và mở rộng

Không có kiến trúc nào vượt trội tuyệt đối trong mọi tình huống.

Analog có ưu thế trực quan, dễ xử lý cục bộ và ít phụ thuộc vào phần mềm. Digital có ưu thế về xử lý, lưu cấu hình, phân phối, mở rộng và quản trị. Hybrid tận dụng ưu điểm của cả hai, nhưng cũng yêu cầu năng lực thiết kế cao hơn vì phải quản lý hai miền công nghệ cùng lúc.

💎 Vì sao không nên vội vàng loại bỏ toàn bộ thiết bị Analog?

Số hóa không đồng nghĩa với thay mới bằng mọi giá.

Một hệ thống Analog đang hoạt động ổn định có thể chứa nhiều tài sản còn giá trị: micro, loa, amply, dây tín hiệu, tủ thiết bị, nguồn điện, đầu nối và cơ sở hạ tầng đã được đầu tư.

Thay toàn bộ có thể dẫn đến:

• Tăng ngân sách không cần thiết.
• Kéo dài thời gian gián đoạn.
• Phát sinh công tác xây dựng và hoàn thiện lại.
• Tăng yêu cầu đào tạo.
• Làm mất đường dự phòng trực tiếp.
• Tạo phụ thuộc quá nhanh vào một nền tảng mới.

Tuy nhiên, “tận dụng” không có nghĩa giữ lại mọi thứ. Thiết bị xuống cấp, mất an toàn, không còn linh kiện, không tương thích hoặc trở thành nút thắt chất lượng cần được thay thế.

Ma trận quyết định thiết bị

Tình trạng	Khả năng tích hợp	Vai trò	Hành động
Tốt	Cao	Quan trọng	Giữ lại
Tốt	Thấp	Không thiết yếu	Dùng qua bộ chuyển đổi hoặc thay từng bước
Trung bình	Cao	Quan trọng	Bảo dưỡng và giám sát
Trung bình	Thấp	Quan trọng	Lập kế hoạch thay thế
Kém	Bất kỳ	Bất kỳ	Thay thế
Tốt nhưng gây nút thắt	Thấp	Trung tâm	Nâng cấp ưu tiên

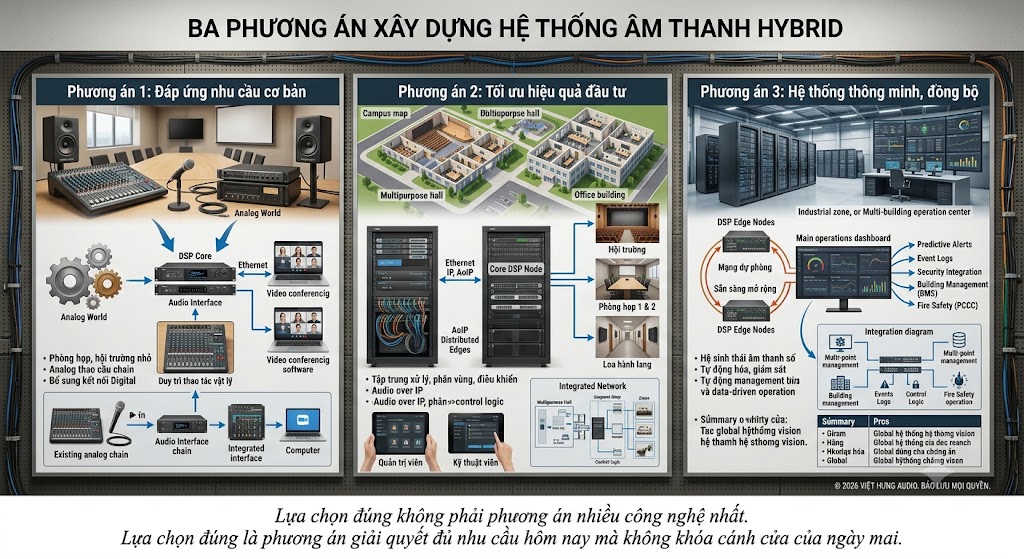

🏗️ Ba phương án xây dựng hệ thống âm thanh Hybrid

1. Phương án 1: Đáp ứng nhu cầu cơ bản

Đối tượng: Phòng họp, hội trường nhỏ, trường học, cơ sở đang sử dụng hệ thống Analog ổn định.

Mục tiêu: Bổ sung khả năng xử lý và kết nối Digital mà không làm thay đổi lớn cách vận hành.

Hướng cấu hình: Giữ micro, mixer, amply và loa hiện hữu; bổ sung DSP hoặc Audio Interface tại trung tâm; kết nối máy tính, nền tảng họp trực tuyến hoặc bộ ghi âm.

Ưu điểm: Đầu tư có kiểm soát; nhân sự dễ tiếp cận; thời gian triển khai ngắn; vẫn duy trì thao tác vật lý quen thuộc.

Giới hạn: Khả năng giám sát và phân vùng chưa sâu; vẫn phụ thuộc nhiều vào hệ thống cáp hiện hữu.

Điều kiện: Thiết bị cũ còn ổn định; sơ đồ đấu nối được kiểm tra; gain structure được hiệu chỉnh lại.

Khả năng mở rộng: Có thể bổ sung I/O mạng và giao diện điều khiển về sau.

Rủi ro: Dễ biến thành hệ thống chắp nối nếu DSP chỉ được lắp thêm mà không thiết kế lại luồng tín hiệu.

2. Phương án 2: Tối ưu hiệu quả đầu tư

Đối tượng: Hội trường đa năng, trung tâm hội nghị, cơ quan, nhà máy, trường học có nhiều khu vực.

Mục tiêu: Tập trung xử lý, phân vùng, điều khiển và tạo nền tảng mở rộng.

Hướng cấu hình: Giữ lại thiết bị đầu cuối phù hợp; đưa các nguồn chính vào DSP; tổ chức mạng Audio over IP tại các khu vực quan trọng; xây dựng giao diện vận hành theo vai trò.

Ưu điểm: Giảm đấu nối phức tạp; thay đổi cấu hình linh hoạt; hỗ trợ ghi âm, hội nghị trực tuyến, thông báo ưu tiên và quản trị tập trung.

Giới hạn: Yêu cầu switch, hạ tầng mạng và nhân lực có năng lực AV lẫn IT.

Điều kiện: Có bản đồ mạng, kế hoạch địa chỉ, cơ chế đồng bộ, QoS và tài liệu bàn giao rõ ràng.

Khả năng mở rộng: Tốt; có thể tăng phòng, tăng vùng hoặc bổ sung thiết bị đầu cuối trên mạng.

Rủi ro: Nếu dùng chung mạng doanh nghiệp mà không quản trị đúng, lưu lượng khác có thể ảnh hưởng đến âm thanh thời gian thực.

3. Phương án 3: Hệ thống thông minh, đồng bộ, sẵn sàng mở rộng

Đối tượng: Tổ hợp nhiều tòa nhà, khu công nghiệp, trung tâm điều hành, cơ sở hạ tầng quy mô lớn.

Mục tiêu: Xây dựng hệ sinh thái âm thanh số có khả năng giám sát, tự động hóa, phân quyền và phát triển dài hạn.

Hướng cấu hình: DSP phân tán; Audio over IP; mạng dự phòng; máy chủ hoặc nền tảng quản trị; điều khiển tích hợp; nhật ký sự kiện; cảnh báo trạng thái; kết nối hệ thống hội nghị, truyền thanh, an ninh và quản lý tòa nhà khi phù hợp.

Ưu điểm: Tầm nhìn toàn hệ thống; quản lý đa điểm; thay đổi linh hoạt; hỗ trợ vận hành dựa trên dữ liệu.

Giới hạn: Chi phí thiết kế, cấu hình, kiểm thử và đào tạo cao hơn; cần quản trị vòng đời phần mềm và an ninh mạng.

Điều kiện: Phải có yêu cầu kỹ thuật rõ, kiến trúc mạng được thẩm định, phân quyền chặt chẽ và phương án ứng cứu sự cố.

Khả năng mở rộng: Rất cao nếu kiến trúc ban đầu không bị khóa vào số lượng kênh và cổng hiện tại.

Rủi ro: Phụ thuộc nền tảng, giấy phép, tài khoản quản trị hoặc kết nối mạng nếu không xây dựng chế độ vận hành cục bộ.

🚀 Lựa chọn đúng không phải phương án nhiều công nghệ nhất. Lựa chọn đúng là phương án giải quyết đủ nhu cầu hôm nay mà không khóa cánh cửa của ngày mai.

⚠️ Những rủi ro kỹ thuật thường bị bỏ qua

1. Sai cấu trúc gain

Gain quá thấp làm tăng nhiễu nền. Gain quá cao gây clipping. Nâng mức ở cuối chuỗi không thể phục hồi tín hiệu đã bị méo ở đầu chuỗi.

Mỗi đoạn Analog và Digital phải được căn chỉnh theo mức tham chiếu phù hợp, đồng thời duy trì khoảng dự trữ an toàn cho các tín hiệu đột biến.

2. Vòng lặp mass và nhiễu điện

Hệ thống Hybrid thường kết nối thiết bị thuộc nhiều nguồn điện, nhiều tủ máy và nhiều khu vực. Điều này làm tăng nguy cơ vòng lặp mass, tiếng ù và nhiễu.

Không nên xử lý bằng cách tùy tiện loại bỏ tiếp địa bảo vệ. Cần kiểm tra cấu trúc nguồn, cân bằng tín hiệu, cách ly phù hợp và quy hoạch dây dẫn.

3. Độ trễ tích lũy

Mỗi ADC, DSP, đường mạng, phần mềm hội nghị và DAC đều có thể thêm độ trễ. Một thành phần riêng lẻ có thể rất nhanh nhưng tổng chuỗi vẫn gây cảm giác âm thanh chậm, ảnh hưởng trình diễn trực tiếp hoặc hội nghị.

4. Clock thiếu ổn định

Mạng âm thanh có nhiều miền clock, thiết bị cấu hình sai hoặc nguồn clock bên ngoài không ổn định có thể dẫn đến lỗi đồng bộ. Cần xác định rõ clock leader, miền đồng bộ và chế độ dự phòng.

5. Multicast không được quản trị

Nếu multicast bị phát tràn trên mạng, thiết bị không liên quan cũng phải xử lý lưu lượng. Khi quy mô tăng, hệ thống có thể xuất hiện nghẽn, jitter hoặc mất gói. IGMP Snooping, querier và cấu trúc VLAN cần được cấu hình theo thiết kế thay vì bật theo cảm tính.

6. Một điểm lỗi duy nhất

DSP trung tâm, switch lõi, bộ nguồn, đường uplink hoặc máy tính điều khiển đều có thể trở thành điểm lỗi đơn.

Nhiều thiết bị Dante hỗ trợ mạng Primary và Secondary, trong đó cùng dữ liệu được truyền trên hai mạng vật lý riêng; nếu một mạng lỗi, luồng có thể tiếp tục qua mạng còn lại. Cấu trúc dự phòng phải tuân thủ đúng yêu cầu của thiết bị và không được nối chéo tùy tiện hai mạng.

🛠️ Quy trình thiết kế hệ thống Hybrid tám bước

Bước 1: Khảo sát hiện trạng

Ghi nhận model, chức năng, tuổi đời, tình trạng thiết bị, tuyến dây, nguồn điện, tủ máy, môi trường nhiệt, sơ đồ mạng và cách vận hành thực tế.

Bước 2: Lập bản đồ tín hiệu

Mỗi nguồn âm cần được xác định điểm xuất phát, tuyến đi, thiết bị xử lý, vùng nhận, quyền ưu tiên và điểm kết thúc.

Bước 3: Phân loại thiết bị

Chia thành bốn nhóm: giữ lại; bảo dưỡng; chuyển đổi qua giao diện; thay thế.

Bước 4: Xác định điểm ADC/DAC

Đánh giá khoảng cách, số kênh, nhiễu, độ trễ, khả năng bảo trì và dự phòng.

Bước 5: Thiết kế mạng và xử lý

Xác định băng thông, switch, VLAN, QoS, multicast, clock, địa chỉ IP, quyền truy cập và phương án kết nối với mạng hiện hữu.

Bước 6: Thiết kế chế độ suy giảm an toàn

Khi mất mạng, hỏng DSP hoặc lỗi giao diện điều khiển, hệ thống còn chức năng tối thiểu nào? Thông báo khẩn cấp có tiếp tục hoạt động không? Âm thanh cục bộ có thể điều khiển trực tiếp không?

Bước 7: Cấu hình và kiểm thử

Kiểm thử từng kênh, từng vùng, từng kịch bản và từng tình huống lỗi. Không chỉ kiểm tra “có tiếng”, mà phải đo chất lượng, độ trễ, mức dự trữ, độ ổn định và khả năng khôi phục.

Bước 8: Đào tạo và bàn giao

Bàn giao sơ đồ tín hiệu, sơ đồ mạng, danh sách địa chỉ, tài khoản, bản sao cấu hình, hướng dẫn vận hành, quy trình xử lý lỗi và lịch bảo trì.

📋 Checklist khảo sát và nghiệm thu

1. Trước khi thiết kế

• Có danh sách thiết bị hiện hữu.
• Có sơ đồ tuyến dây.
• Xác định số lượng nguồn âm.
• Xác định số vùng đầu ra.
• Xác định nhu cầu hội nghị trực tuyến.
• Xác định yêu cầu ghi âm và lưu trữ.
• Xác định mức độ điều khiển từ xa.
• Xác định đường âm thanh ưu tiên.
• Kiểm tra hệ thống điện và tiếp địa.
• Kiểm tra hạ tầng mạng.
• Xác định yêu cầu dự phòng.
• Xác định năng lực đội ngũ vận hành.

2. Khi nghiệm thu

• Tất cả nguồn âm được đặt tên rõ ràng.
• Tín hiệu không clipping trong điều kiện sử dụng thực tế.
• Không xuất hiện tiếng ù hoặc nhiễu bất thường.
• Các vùng nhận đúng nguồn.
• Kịch bản vận hành hoạt động chính xác.
• Chức năng ưu tiên hoạt động đúng.
• Hội nghị trực tuyến không xuất hiện vọng âm mất kiểm soát.
• Độ trễ phù hợp ứng dụng.
• Clock ổn định.
• Không có cảnh báo mất gói kéo dài.
• Giao diện vận hành đúng quyền.
• Đã kiểm tra mất mạng và mất điện.
• Có bản sao cấu hình.
• Có tài liệu hướng dẫn.
• Người vận hành đã được đào tạo.

🌟 Hybrid có phải kiến trúc tạm thời?

Không nhất thiết.

Hybrid có thể là giải pháp chuyển tiếp trong quá trình số hóa, nhưng cũng có thể trở thành kiến trúc vận hành lâu dài.

Trong những hệ thống cần độ tin cậy cao, việc duy trì nút điều khiển vật lý, đường tín hiệu trực tiếp hoặc khu vực Analog độc lập có thể giúp tăng khả năng sống còn. Digital đảm nhiệm xử lý, phân phối và giám sát; Analog giữ vai trò đầu cuối, dự phòng hoặc vận hành cục bộ.

Vấn đề không phải khi nào phải loại bỏ toàn bộ Analog. Vấn đề là mỗi thành phần có còn tạo ra giá trị, có tương thích và có phù hợp với mục tiêu vận hành hay không.

Hybrid đạt trình độ cao nhất khi người dùng gần như không cảm nhận sự phân chia giữa Analog và Digital. Người vận hành chỉ thấy một hệ thống đơn giản, ổn định và đúng chức năng; phía sau là kiến trúc công nghệ đủ sâu để điều phối mọi tín hiệu.

❓ Câu hỏi thường gặp về hệ thống âm thanh Hybrid

1. Hệ thống âm thanh Hybrid là gì?

Đây là hệ thống kết hợp thiết bị, đường truyền hoặc phương thức vận hành Analog với công nghệ Digital. Các thiết bị Analog như micro, mixer, amply và loa có thể tiếp tục được sử dụng, trong khi DSP, ADC/DAC, mạng Audio over IP và phần mềm đảm nhiệm xử lý, phân phối, điều khiển hoặc giám sát. Hybrid đúng nghĩa phải được thiết kế thành một kiến trúc thống nhất, không phải lắp thêm ngẫu nhiên vài thiết bị số vào hệ thống cũ.

2. Hệ thống Hybrid có làm giảm chất lượng âm thanh không?

Không thể kết luận chỉ dựa trên tên kiến trúc. Chất lượng phụ thuộc vào nguồn âm, preamp, bộ chuyển đổi, gain structure, DSP, mạng, amply, loa, không gian và cách hiệu chỉnh. Một hệ thống Hybrid được thiết kế tốt có thể nâng cao độ rõ, khả năng kiểm soát và độ ổn định. Ngược lại, sử dụng quá nhiều tầng chuyển đổi, thiết bị không tương thích hoặc cấu hình sai có thể làm tăng nhiễu, méo và độ trễ.

3. Có thể giữ lại mixer Analog không?

Có, nếu mixer còn ổn định, đủ số kênh và phù hợp cách vận hành. Mixer Analog có thể đảm nhiệm trộn cục bộ, sau đó đưa tín hiệu tổng hoặc từng nhóm vào DSP và mạng Digital. Tuy nhiên, nếu dự án cần tự động trộn, lưu nhiều kịch bản, điều khiển từ xa hoặc định tuyến đa vùng phức tạp, mixer Analog có thể trở thành giới hạn. Quyết định giữ lại phải dựa trên chức năng, không chỉ tuổi đời.

4. Loa và amply cũ có thể dùng với DSP Digital không?

Phần lớn trường hợp có thể, nếu thông số điện, công suất, trở kháng và chất lượng thiết bị còn phù hợp. DSP tạo tín hiệu ở mức line, sau đó tín hiệu được đưa vào amply để cấp công suất cho loa. Cần kiểm tra độ nhạy đầu vào, cấu trúc gain, giới hạn mức, bộ lọc và khả năng bảo vệ loa. DSP không thể biến một hệ loa bố trí sai hoặc xuống cấp nặng thành hệ thống chất lượng cao.

5. ADC và DAC có ảnh hưởng lớn đến chất lượng không?

Có, nhưng không nên đánh giá tách rời. ADC và DAC quyết định quá trình chuyển đổi giữa tín hiệu Analog và Digital, song kết quả còn phụ thuộc preamp, clock, nguồn điện, mạch Analog, gain và thuật toán xử lý. Một bộ chuyển đổi có thông số cao vẫn có thể cho kết quả kém nếu tín hiệu đầu vào clipping hoặc nhiễu. Thiết kế tốt cần tối ưu toàn bộ chuỗi thay vì chỉ chạy theo thông số của một linh kiện.

6. Có bắt buộc phải sử dụng Dante không?

Không. Dante là một nền tảng Audio over IP phổ biến, nhưng không phải lựa chọn duy nhất. Hệ thống có thể sử dụng AES67, AVB/Milan hoặc các giao thức khác tùy thiết bị, yêu cầu tương tác, độ trễ, hạ tầng mạng và chiến lược đầu tư. AES67 đóng vai trò khung tương tác giữa các hệ thống âm thanh mạng phù hợp, không thay thế toàn bộ chức năng quản trị của từng nền tảng.

7. Mất mạng thì hệ thống có còn phát âm thanh không?

Điều này phụ thuộc thiết kế. Nếu toàn bộ tín hiệu và điều khiển đều dựa trên một mạng duy nhất, lỗi mạng có thể làm gián đoạn âm thanh. Kiến trúc tốt có thể sử dụng mạng dự phòng, đường Analog cục bộ, DSP phân tán hoặc kịch bản hoạt động độc lập. Yêu cầu “mất mạng vẫn làm gì được” phải được xác định ngay từ đầu, nhất là với hệ thống thông báo, điều hành và cảnh báo.

8. Hệ thống Hybrid có điều khiển từ xa được không?

Có, nếu DSP, bộ điều khiển, thiết bị mạng và phần mềm hỗ trợ. Người dùng có thể điều khiển âm lượng, chọn nguồn, kích hoạt kịch bản, giám sát trạng thái hoặc nhận cảnh báo. Tuy nhiên, truy cập từ xa phải có phân quyền, xác thực, nhật ký và biện pháp an ninh phù hợp. Không nên đưa hệ thống âm thanh quan trọng trực tiếp ra Internet chỉ để tạo sự thuận tiện.

9. Khi nào nên chuyển hoàn toàn sang Digital?

Nên cân nhắc khi thiết bị Analog đã xuống cấp, hệ thống cần số lượng kênh lớn, định tuyến thường xuyên, quản trị đa điểm, ghi âm đa kênh, tự động hóa hoặc tích hợp sâu với hạ tầng số. Chuyển hoàn toàn sang Digital cũng phù hợp với dự án xây mới có kiến trúc mạng được chuẩn bị đồng bộ. Tuy nhiên, quyết định vẫn cần dựa trên độ tin cậy, nhân lực vận hành và yêu cầu dự phòng.

10. Cần cung cấp dữ liệu gì trước khi thiết kế?

Cần có bản vẽ mặt bằng, kích thước không gian, mục đích sử dụng, số lượng nguồn âm, số vùng loa, danh sách thiết bị hiện hữu, sơ đồ dây nếu có, hình ảnh tủ máy, hạ tầng mạng, yêu cầu hội nghị trực tuyến, ghi âm, điều khiển, dự phòng và ngân sách dự kiến. Dữ liệu càng rõ, phương án càng sát nhu cầu và giảm nguy cơ phải thay đổi trong quá trình thi công.

🔥 Từ hệ thống chắp nối đến kiến trúc có khả năng tiến hóa

Giá trị của hệ thống âm thanh Hybrid không được đo bằng số lượng màn hình cảm ứng, số cổng mạng hay số thiết bị mang nhãn Digital. Giá trị được đo bằng mức độ hệ thống giải quyết đúng nhu cầu, vận hành ổn định, tận dụng hợp lý tài sản hiện hữu và sẵn sàng mở rộng.

Analog đem lại nền tảng vật lý, sự trực tiếp và giá trị đầu tư đã được kiểm chứng. Digital đem đến khả năng xử lý, định tuyến, giám sát và phát triển trên quy mô lớn. Hybrid tạo ra chiếc cầu chiến lược giữa hai thế giới ấy.

Đây là con đường phù hợp cho những tổ chức không muốn phá bỏ quá khứ để bước vào tương lai, mà muốn chuyển hóa những gì đang có thành một năng lực công nghệ mới.

Một bản thiết kế đúng có thể giữ lại giá trị cũ, loại bỏ điểm nghẽn, mở rộng sức mạnh số và đặt nền móng cho hệ sinh thái âm thanh thông minh. Một bản thiết kế sai chỉ tạo ra nhiều thiết bị hơn, nhiều dây hơn và nhiều rủi ro hơn.

Trước khi quyết định mua thêm thiết bị, cần trả lời ba câu hỏi:

• Hệ thống hiện tại đang bị giới hạn tại đâu?
• Chức năng nào thực sự cần được số hóa?
• Kiến trúc hôm nay có thể tiếp tục phát triển sau ba, năm hoặc nhiều năm nữa hay không?

Câu trả lời không nằm trong một model thiết bị riêng lẻ. Câu trả lời nằm trong năng lực khảo sát, tư duy kiến trúc và chất lượng thiết kế tổng thể.

🌐 Kiến tạo hạ tầng âm thanh hiện đại, vận hành thông minh

VIỆT HƯNG AUDIO – GIẢI PHÁP THIẾT KẾ CHUẨN, ÂM THANH HIỆN ĐẠI, ĐẦU TƯ HIỆU QUẢ

Trụ sở Hà Nội
Số 486/10/8 Xuân Đỉnh, Hà Nội
Hotline/Zalo: 0988 970 666

Chi nhánh Đà Nẵng
158 Bùi Tấn Diên, Hòa Khánh, Đà Nẵng
Hotline/Zalo/Viber: 0988 970 666

Chi nhánh Thành phố Hồ Chí Minh
510 Nguyễn Văn Khối, Gò Vấp, Thành phố Hồ Chí Minh
Hotline: 0944 970 666
Zalo/Viber/WhatsApp: 0988 970 666

Website: https://viethungaudio.vn
