Dàn Âm Thanh Hội Nghị Cơ Quan, Trường Học: Tiêu Chuẩn Kỹ Thuật Và Cấu Hình Tối Ưu

Tiêu Chuẩn Thiết Kế Dàn Âm Thanh Hội Nghị Cơ Quan Và Phòng Họp Trường Học

Việc đầu tư một dàn âm thanh hội nghị tại các cơ quan hành chính nhà nước, đơn vị sự nghiệp công lập hay các trường học thường đối mặt với một nghịch lý phổ biến: chi phí ngân sách bỏ ra không hề nhỏ, thiết bị nhập khẩu từ các thương hiệu danh tiếng, nhưng khi đưa vào vận hành thực tế thì âm thanh bị vang vọng, tiếng phát biểu đục và thiếu độ nét, micro thường xuyên hú rít cục bộ, hoặc đầu cầu trực tuyến bị vọng tiếng dội (echo loop) gây gián đoạn các cuộc họp trọng thể.

Bản chất của vấn đề không nằm ở việc thiết bị đắt hay rẻ, mà nằm ở sự sai lệch giữa bản vẽ cơ điện với đặc thù âm học không gian, sự thiếu đồng bộ giữa các tầng tiền khuếch đại, bộ xử lý tín hiệu số (DSP) và hệ thống loa phân tán. Trong kỷ nguyên chuyển đổi số và hội nghị truyền hình hybrid (trực tiếp kết hợp trực tuyến), một hệ thống âm thanh hội thảo tiêu chuẩn đòi hỏi độ chuẩn xác tuyệt đối về các chỉ số truyền dẫn âm thanh giọng nói (STI), kiểm soát thời gian âm vang (RT60) và cân bằng áp suất âm thanh (SPL). Bài viết này phân tích toàn diện các nền tảng kỹ thuật chuyên sâu, vạch rõ các rủi ro tiêu hao ngân sách và cung cấp ba cấu hình giải pháp kèm khung giá tham khảo minh bạch, giúp các chủ đầu tư và cán bộ quản lý đưa ra quyết định mua sắm chuẩn xác.

🎯 Bản chất kỹ thuật quyết định hiệu quả dàn âm thanh hội nghị

Một dàn âm thanh hội nghị chuyên nghiệp không được thiết kế giống như dàn âm thanh biểu diễn hay karaoke. Hệ sinh thái này phục vụ mục tiêu duy nhất: tái tạo hoàn hảo dải tần giọng nói của con người (Speech Intelligibility) từ 250 Hz đến 4.000 Hz, triệt tiêu phản xạ dội âm, kiểm soát hiện tượng phản hồi âm dương tính (Acoustic Feedback), và phân bổ đều áp suất âm thanh trên từng mét vuông bàn họp với độ sai lệch không vượt quá +_2dB. Hiệu quả của hệ thống phụ thuộc 40% vào âm học phòng, 30% vào thuật toán xử lý DSP và 30% vào cấu hình thiết bị đồng bộ.

🧭 Lộ trình phân tích chuyên sâu và giải pháp kỹ thuật

• 1. Đặc thù âm học và yêu cầu kỹ thuật khác biệt giữa cơ quan công quyền và trường học

• 2. Các chỉ số âm học vật lý cốt lõi định hình chất lượng âm thanh hội nghị

• 3. Giải phẫu kiến trúc phần cứng và sơ đồ nguyên lý hệ thống hội thảo

• 4. Thuật toán DSP chuyên sâu: Trái tim điều khiển các phòng họp hiện đại

• 5. Những sai lầm kỹ thuật chí mạng gây lãng phí ngân sách đầu tư công

• 6. Quy trình 7 bước khảo sát, mô phỏng 3D và đo kiểm âm học thực địa

• 7. Ba cấu hình kỹ thuật tiêu chuẩn và khung giá dự toán tham khảo

• 8. Chiến lược tối ưu chi phí vòng đời (TCO) và tiêu chuẩn hồ sơ thầu

• 9. Checklist 15 tiêu chí đo kiểm nghiệm thu kỹ thuật trước khi bàn giao

• 10. Giải đáp các câu hỏi kỹ thuật thường gặp (FAQ)

• 11. Nền tảng tư vấn và đồng hành kỹ thuật dài hạn

1. 🎯 Đặc thù âm học và yêu cầu kỹ thuật khác biệt giữa cơ quan công quyền và trường học

Mặc dù cùng phục vụ chức năng giao tiếp, truyền đạt thông tin và thảo luận, không gian hội trường, phòng họp tại các cơ quan quản lý nhà nước và hệ thống phòng hội thảo, giảng đường trường học lại sở hữu những đặc tính vật lý và mục đích vận hành hoàn toàn tách biệt.

                  ┌──────────────────────────────────────────────┐
                  │ ĐẶC THÙ KHÔNG GIAN HỘI NGHỊ CHUYÊN BIỆT      │
                  └──────┬────────────────────────────────┬──────┘
                         │                                │
        ┌────────────────┴──────────────┐  ┌──────────────┴──────────────┐
        │  CƠ QUAN QUẢN LÝ NHÀ NƯỚC     │  │  TRƯỜNG HỌC & GIẢNG ĐƯỜNG   │
        ├───────────────────────────────┤  ├─────────────────────────────┤
        │ • Bàn họp U-shape/Oval cố định│  │ • Cấu trúc bậc thang/phẳng  │
        │ • Nội thất gỗ, kính, da       │  │ • Bề mặt cứng (gạch, tường) │
        │ • Ưu tiên bảo mật, phân quyền │  │ • Tiếng ồn nền (NC) rất cao │
        │ • Họp Hybrid liên thông       │  │ • Đa năng: Giảng dạy, họp   │
        └───────────────────────────────┘  └─────────────────────────────┘

1.1. Phòng họp cơ quan, đơn vị hành chính sự nghiệp: Tính trang nghiêm, phân quyền và bảo mật

Phòng họp tại các cơ quan nhà nước thường được bố trí theo sơ đồ bàn tròn, bàn chữ U hoặc bàn elip dài. Không gian kiến trúc phần lớn sử dụng các vật liệu phản xạ âm mạnh như bàn gỗ phủ sơn PU bóng, kính cường lực lấy sáng, sàn lát đá granite hoặc trần thạch cao phẳng không tiêu âm.

Đặc thù vận hành tại khối cơ quan đặt ra các rào cản kỹ thuật khắt khe:

• Hệ thống phân quyền phát biểu: Chủ tọa bắt buộc phải nắm quyền kiểm soát tuyệt đối (nút bấm ngắt lời đại biểu, chế độ biểu quyết điện tử, giới hạn số lượng micro được mở đồng thời từ 1 đến 4 micro để tránh hiện tượng cộng hưởng âm thanh làm mờ tiếng).

• Tính toàn vẹn và độ bảo mật của tín hiệu: Các phòng họp phục vụ công tác điều hành nhạy cảm yêu cầu tín hiệu âm thanh phải được mã hóa chuẩn quân sự (chống nghe lén qua sóng vô tuyến RF, ưu tiên kết nối cáp kỹ thuật số có bọc kim chống nhiễu hoặc mạng IP khép kín).

• Chuẩn hóa kết nối cầu truyền hình: Hệ thống phải giao tiếp mượt mà với các thiết bị hội nghị truyền hình chuyên dụng (Polycom, Cisco) hoặc nền tảng số hóa của các bộ, ngành, bảo đảm âm thanh phát biểu từ xa và tại chỗ không bị trễ pha (Latency $< 10\text{ ms}$) và không xảy ra hiện tượng vòng lặp dội âm phản hồi.

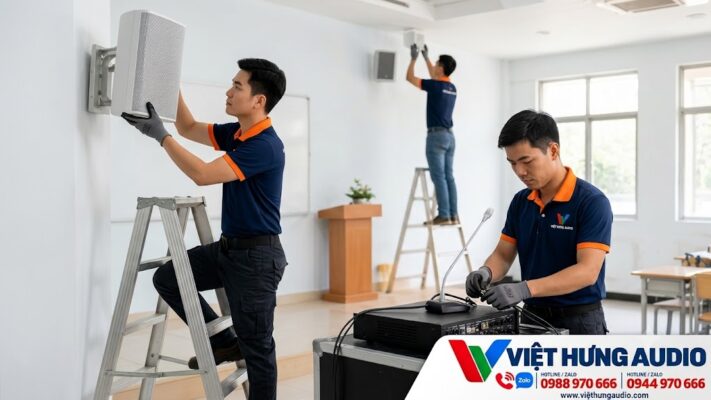

1.2. Phòng họp, phòng hội thảo trường học: Không gian rộng, tiêu âm kém và tính đa năng

Tại các trường đại học, trường liên cấp hay các viện nghiên cứu, phòng hội thảo và giảng đường đa năng có thể tích không gian rất lớn 300m đến trên 1.500m Bề mặt bao che chủ yếu là tường vôi vữa, cửa sổ kính lớn, bảng mica và sàn bê tông lát gạch. Đây là “cơn ác mộng” về mặt âm học vì hệ số hấp thụ âm thanh alpha của các bề mặt này cực kỳ thấp alpha < 0.05, tạo ra thời gian dội âm kéo dài hàng giây.

Yêu cầu kỹ thuật cốt lõi trong trường học bao gồm:

• Vượt ngưỡng tiếng ồn nền (Noise Floor): Tiếng ồn từ hành lang, sân trường, hệ thống quạt thông gió và điều hòa công suất lớn thường tạo mức ồn nền từ 45 dBA đến 55 dBA. Hệ thống âm thanh buộc phải cung cấp áp suất âm đủ lớn để giọng nói người trình bày luôn cao hơn ngưỡng ồn ít nhất 15 dB mà không gây hiện tượng gắt hay vỡ tiếng.

• Tính linh hoạt cao: Một phòng hội thảo trường học buổi sáng có thể dùng để họp giao ban hội đồng sư phạm, buổi chiều phục vụ hội thảo khoa học quốc tế, và buổi tối có thể diễn ra các hoạt động văn nghệ, tọa đàm sinh viên. Cấu hình âm thanh do đó phải có các preset tùy biến linh hoạt thông qua DSP.

• Khả năng vận hành đơn giản: Đội ngũ vận hành thường là cán bộ kiêm nhiệm hoặc giáo viên, không có chuyên môn sâu về âm thanh. Hệ thống phải kích hoạt chỉ bằng một nút bấm vật lý hoặc giao diện cảm ứng tự động, hạn chế tối đa nguy cơ thao tác sai gây cháy thiết bị.

2. 🔍 Các chỉ số âm học vật lý cốt lõi định hình chất lượng âm thanh hội nghị

Chất lượng của một dàn âm thanh không được đo lường bằng cảm giác “nghe to” hay “nghe ấm” một cách định tính, mà phải được tính toán và kiểm chứng qua các đại lượng vật lý âm học theo tiêu chuẩn quốc tế.

┌────────────────────────────────────────────────────────────────────────┐
│             CÁC THƯỚC ĐO ÂM HỌC TIÊU CHUẨN TRONG PHÒNG HỌP             │
├───────────────┬───────────────────────────┬────────────────────────────┤
│ THÔNG SỐ      │ PHẠM VI TIÊU CHUẨN        │ TÁC ĐỘNG VẬT LÝ            │
├───────────────┼───────────────────────────┼────────────────────────────┤
│ RT60          │ 0.6s – 0.8s (Hội thảo)    │ Tránh nhòe âm tiết, không  │
│               │ 0.8s – 1.0s (Giảng đường) │ làm phòng bị "chết" âm     │
├───────────────┼───────────────────────────┼────────────────────────────┤
│ STI           │ 0.60 – 0.75 (Tốt)         │ Khả năng nghe rõ từng phụ  │
│               │ > 0.75 (Xuất sắc)         │ âm và nguyên âm            │
├───────────────┼───────────────────────────┼────────────────────────────┤
│ SPL           │ 70 dBA – 75 dBA           │ Độ to vừa vặn, đồng đều    │
│               │ Dung sai: ±2 dB toàn phòng│ giữa hàng đầu và hàng cuối │
├───────────────┼───────────────────────────┼────────────────────────────┤
│ SNR           │ > +15 dB trên mức ồn nền  │ Tiếng phát biểu nổi bật    │
│               │ Ngưỡng ồn phòng: NC-30    │ hoàn toàn khỏi tiếng quạt  │
└───────────────┴───────────────────────────┴────────────────────────────┘

2.1. Thời gian âm vang RT60 (Reverberation Time)

RT60 là khoảng thời gian cần thiết để mức áp suất âm thanh suy giảm đi $60\text{ dB}$ sau khi nguồn âm dừng phát. Công thức Sabine cổ điển xác định thời gian âm vang:

Nếu RT60 vượt quá 1.2 giây, âm thanh của âm tiết trước chưa kịp tiêu tán đã chồng lấn lên âm tiết sau, khiến câu nói biến thành một chuỗi âm thanh hỗn tạp, người nghe phải căng tai tập trung gây mệt mỏi thần kinh. Ngược lại, nếu lạm dụng mút xốp tiêu âm khiến RT60 tụt xuống dưới 0,4 giây giây, căn phòng rơi vào trạng thái “phòng chết” (anechoic chamber), tạo cảm giác tức ngực và giọng nói thiếu tự nhiên. Đối với phòng hội nghị cơ quan, ngưỡng RT60 lý tưởng tại dải tần 500Hz – 2.000Hz phải được kiểm soát ở mức 0,6 đến 0,8 giây

2.2. Chỉ số truyền dẫn âm thanh giọng nói STI (Speech Transmission Index)

Được định nghĩa trong tiêu chuẩn IEC 60268-16, STI là thước đo định lượng mức độ rõ nét của lời nói được truyền qua một chuỗi hệ thống (từ miệng người nói, qua micro, bộ xử lý, amply, loa và truyền qua môi trường không khí đến tai người nghe).

Thang đo STI dao động từ 0 đến 1.0:

• 0.00 – 0.30: Kém (Không hiểu được thông điệp).

• 0.30 – 0.45: Yếu (Chỉ hiểu được một số từ đơn lẻ).

• 0.45 – 0.60: Trung bình (Đạt yêu cầu tối thiểu cho thông báo công cộng).

• 0.60 – 0.75: Tốt (Tiêu chuẩn bắt buộc cho phòng họp cơ quan, hội nghị cấp cao).

• 0.75 – 1.00: Xuất sắc (Tiêu chuẩn cho phòng dịch cabin quốc tế, phòng xử án).

Để đạt được STI $> 0.65$, hệ thống âm thanh phải hạn chế tối đa việc phát tán âm năng lên các bề mặt phản xạ (trần, tường kính) bằng cách sử dụng các dòng loa có góc phủ định hướng hẹp theo trục đứng.

2.3. Mức áp suất âm thanh và độ đồng đều trường âm (SPL Uniformity)

Mức áp suất âm thanh đàm thoại tiêu chuẩn rơi vào khoảng 65dBA. Để người tham dự nghe rõ ràng, hệ thống loa hội nghị phải duy trì mức áp suất âm thanh liên tục đạt từ 70dBA – 75dBA tại mọi vị trí người ngồi.

Sai lầm phổ biến khi lắp đặt âm thanh là hàng ghế đầu phải chịu áp lực âm thanh lên tới 85dBA (chói tai), trong khi hàng ghế cuối phòng chỉ đo được $60\text{ dBA}$ (nghe bập bõm). Đội ngũ kỹ thuật Việt Hưng Audio luôn tính toán mật độ phân bổ loa sao cho chênh lệch mức áp suất âm thanh ($\Delta \text{SPL}$) giữa vị trí thuận lợi nhất và vị trí bất lợi nhất trong khán phòng không được vượt quá ngưỡng $\pm 2\text{ dB}$.

3. 🛠️ Giải phẫu kiến trúc phần cứng và sơ đồ nguyên lý hệ thống hội thảo

Một hệ thống âm thanh hội nghị hoàn chỉnh bao gồm bốn phân hệ chức năng tương hỗ chặt chẽ: Phân hệ thu âm (Microphone), Phân hệ xử lý tín hiệu trung tâm (DSP Matrix Processor), Phân hệ khuếch đại công suất (Amplifier) và Phân hệ tái tạo âm thanh (Loudspeakers).

   ┌────────────────────────────────────────────────────────┐
   │               SƠ ĐỒ NGUYÊN LÝ TỔNG THỂ                 │
   └───────────────────────────┬────────────────────────────┘
                               │
            ┌──────────────────┴──────────────────┐
            ▼                                     ▼
   ┌──────────────────┐                  ┌──────────────────┐
   │ HỆ THỐNG MICRO   │                  │ NGUỒN TÍN HIỆU   │
   │ CỔ NGỖNG SỐ      │                  │ NGOẠI VI         │
   │ (Chủ tọa/Đại biểu│                  │ (Codec truyền    │
   │  Daisy-chain)    │                  │  hình, Laptop)   │
   └────────┬─────────┘                  └────────┬─────────┘
            │                                     │
            └──────────────────┬──────────────────┘
                               │ (Mic-level / Line-level / Dante)
                               ▼
            ┌─────────────────────────────────────┐
            │ BỘ XỬ LÝ TÍN HIỆU SỐ TRUNG TÂM (DSP)│
            │ ├── Thuật toán triệt vọng AEC       │
            │ ├── Tự động cân bằng âm lượng AGC   │
            │ ├── Chống hú rít tự động Feedback   │
            │ └── Ma trận định tuyến Matrix Mixer │
            └──────────────────┬──────────────────┘
                               │ (Line-level sạch)
                               ▼
            ┌─────────────────────────────────────┐
            │ AMPLY KHUẾCH ĐẠI CHUYÊN DỤNG        │
            │ (Class D tiết kiệm điện, 70V/100V   │
            │  hoặc 4-8 Ohm tùy chủng loại loa)   │
            └──────────────────┬──────────────────┘
                               │
            ┌──────────────────┴──────────────────┐
            ▼                                     ▼
   ┌──────────────────┐                  ┌──────────────────┐
   │ LOA CỘT PHỦ DỌC  │                  │ LOA ÂM TRẦN ĐỒNG │
   │ HẸP (Bám tường,  │                  │ TRỤC (Phủ đều    │
   │ định hướng chuẩn)│                  │ toàn không gian) │
   └──────────────────┘                  └──────────────────┘

3.1. Phân hệ thu tín hiệu: Micro cổ ngỗng chuyên dụng và Micro mảng định hướng (Beamforming)

Micro cổ ngỗng hội thảo (Gooseneck Microphones) Khác với micro cầm tay karaoke dùng củ micro Dynamic độ nhạy thấp, micro cổ ngỗng hội nghị sử dụng đầu thu màng tụ điện tĩnh điện (Electret Condenser). Màng thu này cực mỏng, có dải tần đáp ứng phẳng từ $50\text{ Hz}$ đến $18.000\text{ Hz}$, độ nhạy cao (thường từ $-35\text{ dB}$ đến $-45\text{ dBV/Pa}$), cho phép thu trọn vẹn giọng nói của đại biểu ở khoảng cách từ $20\text{ cm}$ đến $50\text{ cm}$ mà người nói không cần cúi gập sát đầu micro.

Đặc tính búp hướng (Polar Pattern) của micro hội nghị bắt buộc phải là dạng Cardioid (hình trái tim) hoặc Supercardioid. Thiết kế này triệt tiêu gần như hoàn toàn âm thanh đi tới từ phía sau đuôi micro (nơi thường bố trí loa kiểm âm hoặc tiếng ồn phản xạ từ tường), giúp tăng độ lợi trước ngưỡng hú (Gain-Before-Feedback).

Trong các hệ thống hội thảo hiện đại, kết nối dây giữa các hộp micro không sử dụng cáp analog riêng lẻ mà chạy trên cấu trúc Daisy-chain (nối chuỗi tiếp sức) hoặc Ring topology (mạch vòng dự phòng qua cáp mạng Cat5e/Cat6 STP). Tín hiệu âm thanh được số hóa ngay tại chân đế micro với độ phân giải $24\text{-bit}/48\text{ kHz}$, triệt tiêu hoàn toàn hiện tượng suy hao tín hiệu trên đường dây dài.

Micro trần mảng định hướng (Ceiling Beamforming Array)

Đối với các phòng họp thông minh, không gian yêu cầu sự tinh gọn, không lộ dây dợ trên mặt bàn gỗ quý, giải pháp micro gắn trần ứng dụng công nghệ định hình búp sóng (Beamforming) đang trở thành xu hướng mũi nhọn. Thiết bị tích hợp hàng trăm củ mic tí hon bên trong, liên tục quét góc phòng và tự động “hướng chùm thu” chuẩn xác vào vị trí đại biểu đang cất tiếng nói, đồng thời cách ly các tiếng sột soạt lật tài liệu, tiếng gõ bàn phím trên mặt bàn.

3.2. Phân hệ xử lý tín hiệu trung tâm: Trái tim DSP và ma trận kỹ thuật số

Bộ xử lý tín hiệu số (Digital Signal Processor – DSP) là thiết bị quyết định 50 chất lượng cuối cùng của dàn âm thanh hội nghị. Tín hiệu thô từ micro đi vào DSP sẽ được phân rã thành các miền tần số để áp dụng các khối thuật toán:

Tín hiệu Mic IN ──► [ Khối AEC ] ──► [ Khối AGC ] ──► [ Khối ANC ] ──► [ PEQ & Filter ] ──► [ Feedback Suppressor ] ──► Tín hiệu sạch OUT

• AEC (Acoustic Echo Cancellation – Triệt tiêu tiếng vọng âm học): Khi họp trực tuyến, tiếng của đầu cầu bên kia phát ra từ loa trong phòng sẽ lọt ngược vào micro của phòng mình và truyền ngược lại, gây ra tiếng dội nhức đầu. Khối AEC sử dụng thuật toán lọc thích nghi (Adaptive Filter) để lấy mẫu tín hiệu tham chiếu từ đầu xa, so sánh và trừ khử chính xác sóng âm đó khỏi tín hiệu micro trước khi gửi đi, bảo đảm đàm thoại song công (Full-duplex) thông suốt.

• ANC (Active Noise Control / Noise Reduction – Giảm ồn chủ động): Phân tích tín hiệu liên tục để nhận dạng các tiếng ồn tuần hoàn có tần số cố định (tiếng rù rì của máy chiếu, tiếng gió điều hòa, tiếng ù xoay chiều $50\text{ Hz}$ của lưới điện) và hạ mức biên độ của các dải tần đó xuống từ $12\text{ dB}$ đến $24\text{ dB}$ mà không làm biến dạng giọng nói.

• AGC (Automatic Gain Control – Tự động bù trừ âm lượng): Đại biểu trong phòng họp có người nói rất to, có người phát biểu nhỏ nhẹ, hoặc khoảng cách ngồi xa gần khác nhau. Khối AGC tự động nâng mức tín hiệu nhỏ và nén mức tín hiệu quá lớn về một dải biên độ danh định chuẩn hóa, giúp người nghe tại chỗ và đầu cầu truyền hình luôn tiếp nhận một âm lượng đồng đều, dễ chịu.

• AFC (Adaptive Feedback Control – Triệt tiêu phản hồi âm/chống hú): Ứng dụng phương pháp dịch chuyển tần số rất nhẹ ($2\text{ Hz} – 5\text{ Hz}$, tai người không nhận biết được) kết hợp các bộ lọc khuyết notch filter siêu hẹp (băng thông chỉ $\frac{1}{60}$ quãng tám) để triệt tiêu tức thì các tần số kích hú trước khi chúng bùng phát thành tiếng rít chói tai.

3.3. Phân hệ khuếch đại: Amply trở kháng thấp và Amply truyền thanh biến áp cao thế (70V/100V)

Trong thiết kế kỹ thuật, chuyên gia thiết kế hệ thống của Việt Hưng Audio phân loại rõ hai hình thức khuếch đại tùy thuộc vào bố cục không gian:

┌────────────────────────────────────────────────────────────────────────┐
│              SO SÁNH KỸ THUẬT: AMPLY CAO ÁP VS TRỞ KHÁNG THẤP          │
├─────────────────────┬──────────────────────┬───────────────────────────┤
│ THÔNG SỐ SO SÁNH    │ ĐƯỜNG DÂY CAO ÁP     │ TRỞ KHÁNG THẤP            │
│                     │ (70V / 100V LINE)    │ (4 OHM / 8 OHM)           │
├─────────────────────┼──────────────────────┼───────────────────────────┤
│ Cơ chế truyền dẫn   │ Dùng biến áp ngõ ra, │ Đấu trực tiếp từ tầng sò  │
│                     │ nâng điện áp lên cao │ công suất đến củ loa      │
├─────────────────────┼──────────────────────┼───────────────────────────┤
│ Khoảng cách đi dây  │ Cực xa (100m – 500m) │ Ngắn (< 30m) để tránh suy │
│                     │ không hao tổn công   │ giảm áp và suy hao tần số │
│                     │ suất, dây tiết diện  │ cao do điện trở thuần     │
│                     │ nhỏ                  │ của dây ($R = \rho \cdot \frac{l}{S}$)│
├─────────────────────┼──────────────────────┼───────────────────────────┤
│ Cách đấu nối loa    │ Đấu nối song song    │ Phải tính toán trở kháng  │
│                     │ toàn bộ các loa      │ nối tiếp / song song để   │
│                     │ (Tổng công suất các  │ bảo đảm tổng trở nằm      │
│                     │ loa < công suất amp) │ trong dải an toàn (4-8Ω)  │
├─────────────────────┼──────────────────────┼───────────────────────────┤
│ Đáp ứng dải tần     │ Bị chặn bớt dải siêu │ Rộng (20 Hz – 20.000 Hz), │
│                     │ trầm do giới hạn lõi │ chất âm trung thực, đáp   │
│                     │ biến áp ($70\text{Hz}-15\text{kHz}$)│ ứng động cực tốt      │
├─────────────────────┼──────────────────────┼───────────────────────────┤
│ Ứng dụng tối ưu     │ Loa âm trần, loa hộp │ Loa kiểm âm phòng điều    │
│                     │ rải đều dọc phòng họp│ khiển, loa cột cao cấp    │
└─────────────────────┴──────────────────────┴───────────────────────────┘

Đối với các phòng họp quy mô vừa và lớn có trần cao hoặc nhiều điểm mù, giải pháp chạy hệ thống truyền thanh điện áp $100\text{V}$ kết hợp hệ thống loa âm trần biến áp cho phép kỹ sư tùy chỉnh mức trích xuất công suất từng loa (tapper: $6\text{W} – 12\text{W} – 24\text{W}$) tại từng góc phòng một cách độc lập, tạo ra trường âm phẳng hoàn hảo.

3.4. Phân hệ tái tạo: Loa cột mảng định hướng (Column Array) và Loa âm trần đồng trục

• Loa cột định hướng (Slim Column Array): Cấu tạo từ một mảng các củ loa toàn dải kích thước nhỏ ($2.5\text{ inch}$ đến $3.5\text{ inch}$) xếp thẳng đứng theo chiều dọc trong một thân vỏ kim loại thanh mảnh. Nhờ nguyên lý giao thoa âm học mảng pha (Line Array Principle), loa tạo ra góc phủ ngang rất rộng ($100^\circ – 120^\circ$) giúp bao phủ toàn bộ chiều ngang phòng, nhưng góc phủ dọc lại cực kỳ hẹp ($15^\circ – 25^\circ$). Đặc tính này “bắn” trực diện âm thanh vào tai người ngồi nghe, ngăn chặn sóng âm đập lên trần thạch cao và dội xuống sàn nhà, triệt tiêu nguồn gốc của hiện tượng vang dội trong các không gian nhiều kính và đá.

• Loa âm trần đồng trục (Coaxial In-ceiling Speakers): Phù hợp với phòng họp trần thạch cao tấm hoặc thạch cao chìm có chiều cao trần từ $2.8\text{m}$ đến $4.0\text{m}$. Củ loa tép (tweeter) được đặt đồng trục ngay tâm của màng loa trầm (woofer), giúp tín hiệu dải trung và dải cao phát ra từ cùng một điểm ảo, loại bỏ hoàn toàn hiện tượng lệch pha tín hiệu tại điểm cắt tần số (Crossover point).

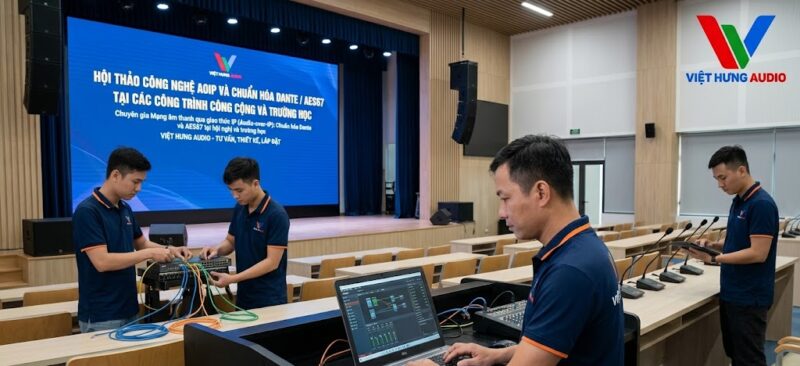

4. Mạng âm thanh qua giao thức IP (Audio-over-IP): Chuẩn hóa Dante và AES67

Trong các dự án chuyển đổi số cơ quan và trường học thông minh, cấu trúc đi dây analog truyền thống đang bộc lộ nhiều điểm nghẽn: hàng chục sợi dây tín hiệu to dày chui qua ống ghen, dễ bị can nhiễu điện từ bởi dây điện động lực chạy song song, việc thay đổi định tuyến bắt buộc phải hàn cắm lại rắc cắm vật lý.

┌────────────────────────────────────────────────────────┐
│             KIẾN TRÚC MẠNG DANTE TRONG HỘI NGHỊ         │
└───────────────────────────┬────────────────────────────┘
                            │
          ┌─────────────────┴─────────────────┐
          ▼                                   ▼
 ┌─────────────────┐                 ┌─────────────────┐
 │ HỘP MICRO DANTE │                 │ HỘP MICRO DANTE │
 │ TRÊN BÀN HỌP    │                 │ BỤC PHÁT BIỂU   │
 └────────┬────────┘                 └────────┬────────┘
          │                                   │
          │ (Cáp mạng Cat6 - Chuẩn RJ45)      │
          ▼                                   ▼
 ┌─────────────────────────────────────────────────────┐
 │ MANAGED GIGABIT POE SWITCH (Cisco / Aruba)          │
 │ Tách biệt VLAN Audio - Cấu hình QoS chuẩn hóa       │
 └────────┬───────────────────────────────────┬────────┘
          │                                   │
          ▼                                   ▼
 ┌─────────────────┐                 ┌─────────────────┐
 │ BỘ XỬ LÝ DSP    │                 │ CỤC ĐẨY CÔNG    │
 │ TÍCH HỢP DANTE  │                 │ SUẤT CÓ DANTE   │
 └─────────────────┘                 └─────────────────┘

Giải pháp âm thanh hội nghị qua giao thức Dante (Digital Audio Network Through Ethernet) giải quyết triệt để bài toán này:

• Đường truyền duy nhất qua cáp mạng Cat6: Hàng trăm kênh âm thanh số không nén ($24\text{-bit}, 48\text{kHz}$ hoặc $96\text{kHz}$) cùng tín hiệu điều khiển, tín hiệu cấp nguồn PoE (Power over Ethernet) được truyền dẫn trên một sợi cáp mạng tiêu chuẩn thông qua hạ tầng Switch mạng LAN Gigabit.

• Độ trễ gần như bằng không (Ultra-low Latency): Độ trễ của giao thức Dante chỉ dao động từ $0.25\text{ ms}$ đến $1.0\text{ ms}$, mắt và tai người hoàn toàn không thể nhận biết được bất kỳ sự lệch pha nào giữa hình ảnh người nói và âm thanh phát ra.

• Định tuyến ảo linh hoạt (Software-based Routing): Muốn chuyển tín hiệu từ micro chủ tọa sang phòng thu âm lưu trữ hoặc phòng họp phụ ở tầng khác, kỹ sư chỉ cần thực hiện vài thao tác click chuột trên phần mềm quản trị tập trung (Dante Controller) mà không cần can thiệp bất kỳ thao tác đấu nối vật lý nào.

• Khả năng tương thích mở AES67: Chuẩn mở AES67 cho phép các thiết bị âm thanh IP từ nhiều nhà sản xuất khác nhau có thể đồng bộ xung nhịp (clock synchronization qua giao thức PTP IEEE 1588) và trao đổi luồng dữ liệu trơn tru.

5. ⚠️ Những sai lầm kỹ thuật chí mạng gây lãng phí ngân sách đầu tư công

Thực tế khảo sát hàng trăm công trình phòng họp cơ quan và trường học trên toàn quốc, đội ngũ kỹ thuật Việt Hưng Audio thường xuyên ghi nhận những sai sót mang tính hệ thống khiến các khoản kinh phí lớn bị lãng phí:

┌────────────────────────────────────────────────────────────────────────┐
│             MA TRẬN RỦI RO ĐẦU TƯ ÂM THANH HỘI NGHỊ                    │
├────────────────────┬───────────────────────┬───────────────────────────┤
│ SAI LẦM KỸ THUẬT   │ BIỂU HIỆN THỰC TẾ     │ HỆ QUẢ & CHI PHÍ SỬA CHỮA │
├────────────────────┼───────────────────────┼───────────────────────────┤
│ Dùng loa sân khấu, │ Tiếng bass dội ù tai, │ Người nghe đau đầu, mệt   │
│ loa karaoke cho    │ âm thanh rền vang,    │ mỏi. Buộc phải thay thế   │
│ phòng hội thảo     │ không nghe rõ lời     │ toàn bộ hệ thống loa mới  │
├────────────────────┼───────────────────────┼───────────────────────────┤
│ Dùng mic không dây │ Sóng chập chờn, trùng │ Mất tiếng giữa cuộc họp   │
│ tần số tự do VHF/  │ tần số bộ đàm, tốn    │ quan trọng. Hộp pin hỏng, │
│ UHF phổ thông      │ pin liên tục          │ chi phí mua pin cực lớn   │
├────────────────────┼───────────────────────┼───────────────────────────┤
│ Bỏ qua thuật toán  │ Đầu cầu bên kia nghe  │ Phá sản hoàn toàn các     │
│ AEC khi họp trực   │ tiếng vọng của chính  │ phiên họp trực tuyến,     │
│ tuyến hybrid       │ họ, tiếng hú rít xoắn │ biến phòng họp tiền tỷ    │
│                    │ ốc liên hồi           │ thành phòng họp tê liệt   │
├────────────────────┼───────────────────────┼───────────────────────────┤
│ Thiếu xử lý tiêu âm│ Phòng vang như hang   │ Đầu tư thiết bị đắt tiền  │
│ cơ bản nhưng đổ    │ động, lắp loa xịn vẫn │ nhưng không cải thiện được│
│ lỗi cho thiết bị   │ hoàn toàn bị nhòe     │ chất lượng âm thanh       │
└────────────────────┴───────────────────────┴───────────────────────────┘

Sai lầm 1: Đưa loa toàn dải sân khấu, karaoke công suất lớn vào phòng họp bàn tròn

Nhiều đơn vị khi lập dự toán thường nghĩ “cứ loa to, công suất lớn là tốt” nên đã mua các cặp loa Full-range bass $30\text{cm}$ hoặc $40\text{cm}$ treo ở hai góc phòng. Hậu quả là dải âm trầm ($60\text{Hz} – 150\text{Hz}$) đánh dồn dập, cộng hưởng mạnh với các khoang rỗng của bàn gỗ và trần thạch cao, tạo ra âm ù rền kéo dài. Trong khi đó, dải trung cao ($1\text{kHz} – 4\text{kHz}$) là dải tần quyết định độ nét của phụ âm tiếng Việt (“s”, “x”, “tr”, “ch”) lại bị lu mờ.

Sai lầm 2: Lạm dụng micro không dây cầm tay thay cho micro cổ ngỗng hội thảo có quản lý

Tại các cuộc họp có đông thành viên, việc bố trí 6 đến 10 tay micro không dây cầm tay chuyền tay nhau tạo ra sự hỗn loạn. Đại biểu không chuyên thường cầm micro quá xa miệng hoặc hướng đầu micro thẳng vào mặt loa gây rít đanh tai. Hơn nữa, việc duy trì pin sạc cho hàng chục tay mic không dây rất dễ dẫn tới tình trạng micro tắt ngấm đúng lúc phát biểu, gây ảnh hưởng nghiêm trọng đến tính trang trọng của hội nghị.

Sai lầm 3: Không tách biệt nguồn điện âm thanh và thiếu hệ thống tiếp địa chuẩn

Hệ thống âm thanh hội nghị thu nhận tín hiệu micro ở mức cực nhỏ (vài millivolt). Nếu cắm chung nguồn điện với hệ thống điều hòa nhiệt độ, thang máy hoặc máy photocopy, các xung nhiễu đóng ngắt sẽ chạy thẳng vào amply tạo tiếng lụp bụp khó chịu. Đặc biệt, việc không đóng cọc tiếp địa chuyên dụng (Grounding với điện trở đất $R < 4\,\Omega$) cho dàn âm thanh sẽ tạo ra hiện tượng vòng lặp mass (Ground loop) sinh ra tiếng ù $50\text{Hz}$ liên tục.

⚠️ Cảnh báo đầu tư

Việc lập danh mục thiết bị để mua sắm khi chưa có bản tính toán âm học không gian (RT60, STI) là nguyên nhân hàng đầu khiến các dự án mua sắm công bị lãng phí. Thiết bị âm thanh cao cấp không thể bù đắp được cho một thiết kế trường âm sai lệch và một căn phòng dội âm không được tiêu tán.

6. 📊 Quy trình 7 bước khảo sát, mô phỏng 3D và đo kiểm âm học thực địa

Để bảo đảm một hệ thống âm thanh vận hành chuẩn chỉ ngay từ lần đầu đóng điện, quy trình triển khai của các kỹ sư Việt Hưng Audio luôn tuân thủ tuần tự 7 bước kỹ thuật nghiêm ngặt:

[B1: Đo đạc 3D & Khảo sát vật liệu] ──► [B2: Đo kiểm ồn nền & RT60 hiện trạng]
                  │
                  ▼
[B3: Mô phỏng âm học EASE] ──────────► [B4: Thiết kế sơ đồ nguyên lý & Phụ tải]
                  │
                  ▼
[B5: Thi công cơ điện âm thanh chuẩn] ─► [B6: Cân chỉnh âm học thực tế RTA/DSP]
                  │
                  ▼
[B7: Nghiệm thu bằng thiết bị đo kiểm STI/SPL]

Bước 1: Khảo sát thực địa và số hóa không gian 3D

Kỹ sư sử dụng máy đo khoảng cách laser xác định chính xác kích thước dài, rộng, cao, thể tích phòng họp. Ghi nhận toàn bộ vật liệu cấu tạo bề mặt: tỷ lệ diện tích cửa kính, loại rèm vải, vách thạch cao hay bê tông, vật liệu ốp chân tường, kết cấu sàn lát gạch hay trải thảm, kết cấu bàn ghế gỗ hay đệm mút.

Bước 2: Đo kiểm âm học hiện trạng bằng thiết bị chuyên dụng

Sử dụng thiết bị đo âm thanh tích phân Class 1 (như NTi Audio XL2) để đo đạc:

• Mức áp suất ồn nền phòng khi tắt và bật toàn bộ điều hòa, máy chiếu ($L_{eq}, L_{90}$).

• Phát nguồn âm ngẫu nhiên (Pink Noise) hoặc dùng súng tạo tiếng nổ xung lực để đo thời gian âm vang thực tế $RT_{60}$ ở các quãng tám $125\text{Hz}, 250\text{Hz}, 500\text{Hz}, 1\text{kHz}, 2\text{kHz}, 4\text{kHz}$.

Bước 3: Dựng mô hình mô phỏng trường âm trên phần mềm EASE / EASE Focus

Nhập dữ liệu 3D vào phần mềm mô phỏng âm học chuyên dụng (EASE – Enhanced Acoustic Simulator for Engineers). Nạp dữ liệu kỹ thuật phân cực của các dòng loa (GLL file do nhà sản xuất phát hành).

• Thực hiện chạy ray-tracing (dò tia âm học) để xác định điểm phản xạ bậc 1, bậc 2.

• Dự báo trước bản đồ phân bố áp suất âm thanh (Direct SPL Mapping).

• Dự báo chỉ số STI trên từng vị trí ghế ngồi để điều chỉnh góc chúc, góc xoay và công suất từng cụm loa tối ưu nhất trước khi khoan tường lắp đặt.

Bước 4: Lập sơ đồ nguyên lý đấu nối (Single-line diagram) và tính toán công suất tải

Tính toán tỷ số suy hao công suất trên chiều dài đường dây. Chọn tiết diện cáp tín hiệu và cáp loa phù hợp ($2 \times 1.5\text{mm}^2$ hoặc $2 \times 2.5\text{mm}^2$ bằng đồng nguyên chất OFC có bọc chống nhiễu). Tính toán công suất khuếch đại dự phòng an toàn (Headroom) luôn đạt từ $25\%$ đến $30\%$ so với tổng công suất danh định của hệ thống loa để tránh hiện tượng amply bị méo xén biên độ (Clipping).

Bước 5: Triển khai thi công cơ điện và đấu nối kỹ thuật

Đi dây tách biệt hoàn toàn khỏi máng cáp điện lực tối thiểu $30\text{cm}$ để chống hiện tượng cảm ứng điện từ. Hàn thiếc chuyên dụng cho các đầu giắc Neutrik XLR/Speakon, bọc co nhiệt bảo vệ chống oxy hóa. Đấu nối hệ thống quản lý nguồn tuần tự (Power Sequencer) để bảo đảm các thiết bị tiền khuếch đại bật trước, công suất bật sau, triệt tiêu tiếng “bụp” gây hại cho màng loa.

Bước 6: Cân chỉnh hệ thống tại chỗ bằng micro đo kiểm RTA và phần mềm đo kiểm thời gian thực

Đặt micro thu âm chuẩn hóa (như Beyerdynamic MM1 hoặc Earthworks M30) tại 5 vị trí đại diện trong phòng họp, kết nối với phần mềm phân tích phổ âm thanh chuyên nghiệp (Rational Acoustics Smaart V9):

• Khử trễ pha (Time Alignment) giữa các loa phát trước và loa phát sau.

• Cân bằng đáp tuyến tần số (Frequency Response Smoothing) thông qua các bộ lọc Parametric EQ trên DSP, cắt bỏ triệt để các đỉnh cộng hưởng âm học của căn phòng.

• Cấu hình các ngưỡng giới hạn (Limiter/Compressor) để bảo vệ củ loa không bị rách màng khi có đại biểu gõ vào đầu micro hoặc hét to đột ngột.

Bước 7: Nghiệm thu định lượng bàn giao

Dùng máy đo kiểm tra lại chỉ số STI thực tế tại tất cả các vị trí ngồi phát biểu và lắng nghe, đo đạc phân bố SPL. Đóng dấu hồ sơ đo kiểm thực địa, lập biên bản bàn giao và hướng dẫn vận hành chi tiết bằng văn bản kèm sơ đồ nguyên lý trực quan dán tại tủ rack kỹ thuật.

7. 🚀 Ba cấu hình kỹ thuật tiêu chuẩn và khung giá dự toán tham khảo

Nhằm hỗ trợ các chủ đầu tư, cán bộ quản lý cơ quan và nhà trường dễ dàng định hình phương án kỹ thuật và xây dựng dự toán ngân sách mua sắm, các chuyên gia của Việt Hưng Audio phân chia thành ba cấp độ giải pháp từ tiêu chuẩn đến cao cấp.

(Lưu ý: Mức giá dưới đây là khung giá dự toán thiết bị và vật tư tham khảo cho các dòng sản phẩm chính hãng có đầy đủ chứng nhận CO, CQ. Dự toán thực tế có thể thay đổi tùy thuộc vào hiện trạng hạ tầng cáp ngầm, độ phức tạp âm học kiến trúc và thương hiệu cụ thể được lựa chọn như Bosch, TOA, ITC, Yamaha, Sennheiser).

   ┌────────────────────────────────────────────────────────┐
   │             3 CẤP ĐỘ CẤU HÌNH HỘI NGHỊ TIÊU CHUẨN      │
   └───────────────────────────┬────────────────────────────┘
                               │
       ┌───────────────────────┼───────────────────────┐
       ▼                       ▼                       ▼
┌──────────────┐        ┌──────────────┐        ┌──────────────┐
│ PHƯƠNG ÁN 1  │        │ PHƯƠNG ÁN 2  │        │ PHƯƠNG ÁN 3  │
│ HỘI NGHỊ     │        │ HYBRID TRỰC  │        │ ÂM THANH SỐ  │
│ THUẦN TÚY    │        │ TUYẾN CHUYÊN │        │ IP DANTE     │
│ (30 - 60m²)  │        │ (60 - 120m²) │        │ (120 - 250m²+)│
│ 45 - 85 Tr   │        │ 95 - 180 Tr  │        │ 220 - 450+ Tr│
└──────────────┘        └──────────────┘        └──────────────┘

7.1. Cấu hình 1: Hệ thống hội nghị tiêu chuẩn – Vận hành bền bỉ cho phòng họp vừa và nhỏ

• Không gian ứng dụng: Phòng họp ban giám hiệu trường học, phòng giao ban phòng ban cơ quan nhà nước, phòng họp ủy ban xã/phường.

• Diện tích: $30\text{ m}^2 – 60\text{ m}^2$ (bàn họp từ 10 đến 20 đại biểu).

• Mục tiêu vận hành: Phục vụ các phiên họp trực tiếp nội bộ, phát biểu rõ ràng, chống hú tự động, lắp đặt nhanh, độ bền vận hành trên 10 năm.

[Hộp điều khiển trung tâm]
      │ (Cáp 8-pin DIN chuyên dụng)
      ├──────► [01 Hộp micro Chủ tọa có nút ưu tiên ngắt lời]
      └──────► [10-16 Hộp micro Đại biểu nối chuỗi Daisy-chain]
      │ (Tín hiệu Audio Line OUT)
      ▼
[Bộ tiền khuếch đại & Chống hú số tự động]
      │
      ▼
[Amply Mixer 120W - 100V Line]
      │ (Dây loa 2x1.5 bọc chống nhiễu)
      ├──────► [04 Loa hộp treo tường dải tần giọng nói / Loa âm trần]

Bảng thông số kỹ thuật và dự toán ngân sách Phương án 1

• Ưu điểm: Hệ thống hoạt động cực kỳ ổn định, cắm điện là vận hành (Plug & Play), cán bộ không chuyên vẫn làm chủ hoàn toàn, chi phí đầu tư ban đầu rất tiết kiệm.

• Giới hạn: Xử lý hội nghị trực tuyến qua Zoom/Teams chỉ ở mức cơ bản (lấy âm thanh qua đường USB/Jack 3.5mm, chưa có thuật toán triệt vọng AEC cấp độ phòng họp).

7.2. Cấu hình 2: Hệ thống tối ưu – Tích hợp Hội nghị Trực tuyến Hybrid chuyên nghiệp

• Không gian ứng dụng: Phòng họp cơ quan cấp quận, huyện, sở, ngành; phòng hội thảo khoa học khoa/viện của trường đại học.

• Diện tích: $60\text{ m}^2 – 120\text{ m}^2$ (bàn họp từ 20 đến 40 đại biểu).

• Mục tiêu vận hành: Đáp ứng đồng thời họp trực tiếp trang trọng và họp trực tuyến đa điểm (Hybrid) qua Microsoft Teams, Zoom, Cisco Webex. Xử lý triệt tiêu hoàn toàn tiếng vọng đầu xa, camera bám đuổi tự động (Auto-tracking) theo vị trí micro đang bật.

[01 Mic Chủ tọa + 20-30 Mic Đại biểu Kỹ thuật số]
      │ (Cáp Cat6 STP)
      ▼
[Hệ thống Trung tâm Kỹ thuật số tích hợp Camera Tracking] ──► [Camera PTZ 4K Tự động quay quét]
      │ (Dante / Audio USB đa kênh)
      ▼
[Bộ xử lý tín hiệu số chuyên dụng DSP tích hợp AEC đa kênh] ◄──► [PC / Bộ Codec truyền hình]
      │ (Tín hiệu cân bằng Balanced Line OUT)
      ▼
[Cục đẩy công suất 4 kênh Class D tiết kiệm điện]
      │
      ├──────► [04 Loa cột định hướng Slim Column Array dọc tường]
      └──────► [04 Loa âm trần đồng trục hỗ trợ vùng giữa phòng]

Bảng thông số kỹ thuật và dự toán ngân sách Phương án 2

• Ưu điểm: Triệt tiêu hoàn toàn nỗi lo tiếng vọng khi họp trực tuyến, hình ảnh camera tự động bắt cận cảnh người nói giúp cuộc họp sinh động, chất lượng âm thanh trong trẻo vượt bậc.

• Khả năng mở rộng: Hệ thống mở, sẵn sàng tích hợp thêm các micro không dây cầm tay cho đại biểu phía dưới khán phòng khi cần.

7.3. Cấu hình 3: Hệ thống hội nghị thông minh – Mạng âm thanh số IP/Dante, Điều khiển tập trung

• Không gian ứng dụng: Phòng họp không giấy tờ của UBND Tỉnh/Thành phố, phòng họp Bộ chỉ huy, hội trường hội thảo quốc tế trường đại học trọng điểm.

• Diện tích: $120\text{ m}^2 – 250\text{ m}^2+$ (sức chứa từ 40 đến trên 100 đại biểu).

• Mục tiêu vận hành: Hệ sinh thái số hóa toàn diện, truyền dẫn tín hiệu âm thanh hoàn toàn qua mạng IP (Dante), điều khiển toàn bộ kịch bản ánh sáng, âm thanh, màn hình LED/máy chiếu qua một màn hình cảm ứng trung tâm (Touch Panel). Tích hợp micro trần Beamforming không dây cáp trên bàn hoặc micro cổ ngỗng số hóa tích hợp màn hình cảm ứng biểu quyết, nhận diện thẻ từ đại biểu.

[Micro Beamforming âm trần / Mic Cổ ngỗng số IP tích hợp thẻ từ]
      │ (Cáp mạng Cat6 chạy Dante Audio + Cấp nguồn PoE)
      ▼
[Core Switch mạng Gigabit PoE chuyên dụng] ◄──► [Màn hình Touch Panel điều khiển kịch bản]
      │ (Dante IP Audio stream)
      ├───────────────────────────────┐
      ▼                               ▼
[Bộ xử lý trung tâm DSP Core Matrix]   [Hệ thống Hội nghị truyền hình 4K đa điểm]
      │ (Dante Digital Stream)
      ▼
[Hệ thống Cục đẩy công suất Dante có DSP giám sát nhiệt độ từ xa]
      │
      ├──────► [Hệ thống Loa mảng cột Line Array định hướng chủ động]
      └──────► [Loa Subwoofer bổ trợ dải trầm khi hội trường trình chiếu video clip]

Bảng thông số kỹ thuật và dự toán ngân sách Phương án 3

• Ưu điểm: Khẳng định đẳng cấp công nghệ hàng đầu, độ tin cậy vận hành tiệm cận mức tuyệt đối nhờ mạch mạng dự phòng kép (Redundancy), quản lý toàn bộ hệ thống qua giao diện đồ họa không cần nhân sự kỹ thuật túc trực vặn chỉnh từng nút âm thanh.

Bảng so sánh tổng hợp ma trận lựa chọn 3 phương án

┌────────────────────────────────────────────────────────────────────────┐
│               MA TRẬN LỰA CHỌN CẤU HÌNH DỰA TRÊN NHU CẦU               │
├─────────────────────┬──────────────────┬───────────────┬───────────────┤
│ TIÊU CHÍ KỸ THUẬT   │ PHƯƠNG ÁN 1      │ PHƯƠNG ÁN 2   │ PHƯƠNG ÁN 3   │
├─────────────────────┼──────────────────┼───────────────┼───────────────┤
│ Diện tích phù hợp   │ 30 – 60 m²       │ 60 – 120 m²   │ 120 – 250 m²+ │
├─────────────────────┼──────────────────┼───────────────┼───────────────┤
│ Số đại biểu phục vụ │ 10 – 20 người    │ 20 – 40 người │ 40 – 100+ ng  │
├─────────────────────┼──────────────────┼───────────────┼───────────────┤
│ Họp trực tuyến AEC  │ Cơ bản (Analog)  │ Chuyên sâu    │ Chuẩn Studio  │
│                     │                  │ (DSP Matrix)  │ (Dante IP DSP)│
├─────────────────────┼──────────────────┼───────────────┼───────────────┤
│ Tự động lia Camera  │ Không hỗ trợ     │ Có tích hợp   │ Đa camera 4K  │
├─────────────────────┼──────────────────┼───────────────┼───────────────┤
│ Điều khiển vận hành │ Nút bấm cơ học   │ Bán tự động   │ 1 chạm Touch  │
├─────────────────────┼──────────────────┼───────────────┼───────────────┤
│ Mức độ mở rộng      │ Thấp             │ Trung bình    │ Không giới hạn│
├─────────────────────┼──────────────────┼───────────────┼───────────────┤
│ Mức ngân sách tham  │ 72 – 102 Triệu   │ 235 – 330 Tr  │ 632 – 946 Tr  │
│ khảo toàn diện      │                  │               │               │
└─────────────────────┴──────────────────┴───────────────┴───────────────┘

💡 Khuyến nghị từ chuyên gia thiết kế hệ thống của Việt Hưng Audio

Không có cấu hình nào là “đắt nhất hay tốt nhất cho mọi trường hợp”, chỉ có cấu hình chuẩn xác nhất với hiện trạng âm học và mục đích sử dụng. Các cơ quan, trường học nên ưu tiên khảo sát đo kiểm RT60 thực tế trước khi phê duyệt danh mục dự toán để tránh tình trạng hệ thống quá tải hoặc dư thừa công năng gây lãng phí ngân sách công.

8. 💰 Chiến lược tối ưu chi phí vòng đời (TCO) và tiêu chuẩn hồ sơ thầu

Khi mua sắm thiết bị âm thanh bằng nguồn vốn ngân sách nhà nước hoặc quỹ phát triển sự nghiệp giáo dục, các chủ đầu tư thường có xu hướng tập trung vào chi phí mua sắm ban đầu (CapEx) mà bỏ qua chi phí vận hành, bảo trì, sửa chữa và thay thế (OpEx).

   ┌────────────────────────────────────────────────────────┐
   │         TỔNG CHI PHÍ SỞ HỮU VÒNG ĐỜI HỆ THỐNG (TCO)    │
   └───────────────────────────┬────────────────────────────┘
                               │
            ┌──────────────────┴──────────────────┐
            ▼                                     ▼
┌──────────────────────────────┐       ┌──────────────────────────────┐
│  CHI PHÍ BAN ĐẦU (CapEx)     │       │  CHI PHÍ VẬN HÀNH (OpEx)     │
│  (Chiếm khoảng 60% TCO)      │       │  (Chiếm khoảng 40% TCO)      │
├──────────────────────────────┤       ├──────────────────────────────┤
│ • Chi phí khảo sát, mô phỏng │       │ • Tiêu thụ điện năng         │
│ • Thiết bị phần cứng         │       │ • Chi phí thay thế pin sạc   │
│ • Cáp và hạ tầng kỹ thuật    │       │ • Chi phí nhân sự bảo trì    │
│ • Nhân công thi công lắp đặt │       │ • Chi phí nâng cấp phần mềm  │
└──────────────────────────────┘       └──────────────────────────────┘

8.1. Phân tích bài toán tiêu hao năng lượng và linh kiện thay thế

• Hiệu suất amply: Việc sử dụng các dòng amply công nghệ cũ Class AB có hiệu suất chỉ đạt $50\% – 60\%$, phần năng lượng còn lại biến thành nhiệt lượng tỏa ra phòng điều hòa. Trong khi đó, các dòng amply kỹ thuật số Class D do Việt Hưng Audio tư vấn đạt hiệu suất trên $92\%$, giúp tiết kiệm hàng triệu đồng tiền điện mỗi tháng và kéo dài tuổi thọ linh kiện bán dẫn bên trong.

• Hệ thống dây dẫn và micro có dây: Micro hội thảo có dây cố định trên bàn họp loại bỏ hoàn toàn chi phí mua pin tiểu hoặc pin sạc định kỳ. Đối với một phòng họp 30 micro, chi phí pin trong 5 năm có thể lên tới $25.000.000\text{đ} – 40.000.000\text{đ}$, chưa kể rủi ro pin chảy axit phá hủy vi mạch chân đế micro.

8.2. Chuẩn hóa hồ sơ kỹ thuật cho công tác đấu thầu mua sắm

Để bảo đảm tính minh bạch, đúng luật Đấu thầu và mua sắm công, hồ sơ mời thầu hệ thống âm thanh cần được xây dựng trên các tiêu chuẩn kỹ thuật mở, tránh việc chỉ định thầu ẩn hoặc viết cấu hình “khóa chân”:

• Yêu cầu đầy đủ chứng nhận nguồn gốc xuất xứ (CO – Certificate of Origin) do phòng thương mại hoặc cơ quan có thẩm quyền của nước xuất khẩu cấp.

• Chứng nhận chất lượng nhà sản xuất (CQ – Certificate of Quality) hoặc chứng chỉ kiểm định chất lượng xuất xưởng.

• Bảng thông số kỹ thuật (Spec sheet) chi tiết, trong đó các chỉ số quan trọng như độ méo hài (THD), dải tần số đáp ứng, tỷ số tín hiệu trên nhiễu (SNR) phải ghi rõ điều kiện đo kiểm tiêu chuẩn (ví dụ: $1\text{kHz}, 1\text{W}, 8\,\Omega$).

9. 📋 Checklist 15 tiêu chí đo kiểm nghiệm thu kỹ thuật trước khi bàn giao

Để cán bộ phụ trách dự án của cơ quan và nhà trường có thể tự tin nghiệm thu công trình một cách khoa học, chuyên gia thiết kế hệ thống của Việt Hưng Audio đúc kết bộ checklist 15 tiêu chuẩn định lượng bắt buộc:

┌────────────────────────────────────────────────────────────────────────┐
│             CHECKLIST NGHIỆM THU HỆ THỐNG ÂM THANH HỘI NGHỊ            │
├────┬───────────────────────────────────────┬─────────────┬─────────────┤
│ TT │ HẠNG MỤC KIỂM TRA ĐO NGHIỆM THU       │ TIÊU CHUẨN  │ KẾT QUẢ ĐẠT │
├────┼───────────────────────────────────────┼─────────────┼─────────────┤
│ 1  │ Đo mức áp suất âm thanh tối đa        │ ≥ 85 dBA    │ ☐ Đạt       │
│ 2  │ Độ đồng đều âm thanh (SPL Uniformity) │ Sai số ≤ ±2dB│ ☐ Đạt      │
│ 3  │ Chỉ số truyền dẫn lời nói (STI)       │ STI ≥ 0.65  │ ☐ Đạt       │
│ 4  │ Độ lợi trước ngưỡng hú (GBF)          │ Tăng +6dB ko│ ☐ Đạt       │
│    │                                       │ phát sinh hú│             │
│ 5  │ Tỷ số tín hiệu trên nhiễu (SNR)       │ SNR ≥ 20 dB │ ☐ Đạt       │
│ 6  │ Khử tiếng vọng âm học (AEC) khi họp   │ Không dội âm│ ☐ Đạt       │
│    │ trực tuyến đa điểm qua Zoom/Teams     │ ở cả 2 chiều│             │
│ 7  │ Kiểm tra hiện tượng lệch pha giữa loa │ Phẳng đáp   │ ☐ Đạt       │
│    │ bằng phần mềm đo kiểm RTA             │ tuyến pha   │             │
│ 8  │ Điện trở tiếp địa chuyên dụng âm thanh│ R đất < 4 Ω │ ☐ Đạt       │
│ 9  │ Độ ồn nền hệ thống khi bật không tải  │ ≤ 35 dBA    │ ☐ Đạt       │
│ 10 │ Tự động ngắt tiếng khi quá tải nhiệt  │ Rơ-le đóng  │ ☐ Đạt       │
│    │ của amply (Thermal Protection)        │ ngắt chuẩn  │             │
│ 11 │ Tính năng ưu tiên ngắt tiếng của Chủ  │ Ngắt tức thì│ ☐ Đạt       │
│    │ tọa đối với toàn bộ các máy Đại biểu  │ khi nhấn nút│             │
│ 12 │ Tự động bám đuổi của Camera Tracking  │ Bắt chuẩn   │ ☐ Đạt       │
│    │ vào micro đang mở (Dưới 1.5 giây)     │ khung hình  │             │
│ 13 │ Quy chuẩn nhãn mác đánh số đầu dây cáp│ Rõ ràng theo│ ☐ Đạt       │
│    │ tín hiệu trong tủ rack kỹ thuật       │ sơ đồ bản vẽ│             │
│ 14 │ Thử nghiệm vận hành liên tục ở 80%    │ Không sụt áp│ ☐ Đạt       │
│    │ công suất tối đa trong 4 giờ          │ không quá nón│            │
│ 15 │ Bàn giao đầy đủ sơ đồ hoàn công và tài│ Đầy đủ bản  │ ☐ Đạt       │
│    │ liệu hướng dẫn vận hành tiếng Việt    │ in & số hóa │             │
└────┴───────────────────────────────────────┴─────────────┴─────────────┘

10. ❓ Những câu hỏi kỹ thuật thường gặp khi thiết kế dàn âm thanh hội nghị (FAQ)

❓ Câu 1: Tại sao phòng họp có nhiều kính cường lực lại rất dễ bị hú rít micro?

Kính cường lực là vật liệu có mật độ phân tử rất đặc, hệ số hấp thụ âm thanh ở dải trung cao chỉ khoảng $0.02 – 0.04$, đồng nghĩa với việc $96\% – 98\%$ năng lượng âm thanh phát ra từ loa sẽ đập vào kính và dội ngược lại gần như nguyên vẹn. Sóng âm phản xạ này lọt vào đầu micro cổ ngỗng với cùng pha dao động, tạo thành một vòng lặp cộng hưởng kín dương tính (Acoustic Feedback Loop). Khi năng lượng tích tụ vượt quá ngưỡng suy hao của không khí, nó bùng phát thành tiếng hú đanh tai. Giải pháp bắt buộc là sử dụng loa cột có góc phủ dọc hẹp để hướng âm tránh xa vách kính, đồng thời cấu hình khối bộ lọc Notch Filter trên DSP để dập tắt các tần số kích thích phản xạ.

❓ Câu 2: Có nên sử dụng micro hội nghị không dây hoàn toàn để tăng tính thẩm mỹ không?

Micro hội thảo không dây mang lại vẻ đẹp thẩm mỹ hiện đại cho bàn họp, tuy nhiên chỉ nên triển khai khi thực sự cần tính cơ động (phòng họp đa năng thường xuyên thay đổi cách xếp bàn). Nếu bàn họp là kết cấu cố định, hệ thống micro có dây kết nối chuẩn số hóa vẫn là lựa chọn số 1 về độ tin cậy. Micro không dây luôn tiềm ẩn nguy cơ can nhiễu dải tần vô tuyến bởi sóng điện thoại di động, sóng Wi-Fi, chi phí thay thế pin liên tục và giá thành đầu tư cho cùng một chất lượng âm thanh thường đắt gấp 2 đến 3 lần so với hệ thống có dây.

❓ Câu 3: Thuật toán AEC trên DSP khác gì so với tính năng lọc ồn có sẵn của phần mềm Zoom hay Microsoft Teams?

Tính năng lọc ồn trên ứng dụng Zoom hay Teams là thuật toán xử lý phần mềm ở tầng ứng dụng trên máy tính cá nhân. Nó chỉ có khả năng triệt tiêu tiếng vọng đơn giản trong môi trường phòng nhỏ với 1 người ngồi trước máy tính. Khi đưa vào phòng họp lớn có nhiều micro mở đồng thời, khoảng cách thu âm xa và thời gian vang phòng kéo dài, thuật toán của phần mềm sẽ bị vỡ (bỏ sót tiếng vọng hoặc cắt lẹm vào chính giọng nói khiến tiếng bị giật cục, méo mó). Khối AEC trên phần cứng DSP chuyên dụng sử dụng chip xử lý thời gian thực với hàng trăm điểm đón trễ (Echo Tail Length lên tới $250\text{ms} – 400\text{ms}$), xử lý đa kênh micro độc lập trước khi trộn gửi về máy tính, bảo đảm chất lượng đàm thoại song công hoàn hảo.

❓ Câu 4: Trường học có hội trường đa năng vừa hội thảo vừa biểu diễn văn nghệ thì nên chọn hệ thống loa nào?

Đây là bài toán kỹ thuật phức tạp vì hai mục đích này có dải tần hoạt động và yêu cầu áp suất âm hoàn toàn khác nhau. Lời nói hội thảo cần dải trung cao rõ nét, kiểm soát góc phủ chặt để chống vang; trong khi âm nhạc biểu diễn lại cần dải trầm uy lực ($40\text{Hz} – 80\text{Hz}$) và dải cao tơi xốp ($10\text{kHz} – 16\text{kHz}$). Giải pháp tối ưu là sử dụng hệ thống loa cột mảng định hướng chủ động (Active Column Line Array) kết hợp với các thùng loa Subwoofer có thể đóng/ngắt linh hoạt qua preset của DSP: khi họp hội thảo, hệ thống tự động cắt dải trầm của Subwoofer và kích hoạt thuật toán Speech Clarifier; khi biểu diễn văn nghệ, DSP chuyển sang chế độ Full-range mở toàn bộ dải tần và nâng công suất loa Sub.

❓ Câu 5: Khoảng cách bố trí giữa các loa âm trần trong phòng họp bao nhiêu là chuẩn kỹ thuật?

Khoảng cách giữa các tâm loa âm trần phụ thuộc trực tiếp vào góc phủ của loa (thường là $90^\circ$ đến $120^\circ$) và chiều cao từ mặt sàn đến trần thạch cao. Theo tiêu chuẩn âm học kiến trúc, khoảng cách giữa hai loa kế tiếp ($S$) được tính toán để vùng phủ âm thanh tại độ cao tai người ngồi nghe ($1.2\text{m}$ so với sàn) có độ chồng lấn tối thiểu $20\%$ (Minimum Overlap) hoặc $50\%$ (Edge-to-Edge Overlap). Với trần thạch cao cao $3.2\text{m}$, khoảng cách từ loa đến tai người nghe là $2.0\text{m}$. Nếu dùng loa có góc phủ $90^\circ$, khoảng cách chuẩn xác giữa hai loa nên bố trí từ $3.5\text{m}$ đến $4.0\text{m}$. Bố trí quá thưa sẽ tạo ra các “hố đen” mất âm lượng, bố trí quá dày sẽ gây lãng phí và triệt tiêu pha âm thanh.

❓ Câu 6: Làm thế nào để giải quyết hiện tượng đại biểu ngồi xa không nghe rõ nhưng người ngồi gần loa lại bị chói tai?

Nguyên nhân cốt lõi là do sử dụng ít loa nhưng vặn công suất quá lớn để “bắn” âm thanh đi xa. Để giải quyết triệt để, kỹ sư thiết kế hệ thống của Việt Hưng Audio áp dụng nguyên lý phân tán nguồn âm: thay vì 2 chiếc loa lớn ở đầu phòng, hệ thống chuyển sang sử dụng nhiều loa công suất nhỏ (từ 4 đến 8 loa) bố trí dọc theo chiều dài phòng họp. Đồng thời, trên bộ xử lý DSP sẽ cài đặt độ trễ thời gian (Delay Time) theo công thức $t = \frac{d}{v}$ (với $d$ là khoảng cách tính từ loa chính, $v = 343\text{m/s}$ là vận tốc âm thanh). Việc này giúp đồng bộ pha sóng âm đến tai người nghe đồng thời, giữ cho âm lượng toàn phòng đồng đều ở mức $70\text{dBA} \pm 2\text{dB}$ mà không gây cảm giác chói gắt tại bất kỳ điểm nào.

❓ Câu 7: Phòng họp sử dụng trần bê tông hoặc thạch cao kín không thể đục lỗ lắp loa âm trần thì dùng loại loa nào thẩm mỹ nhất?

Trong trường hợp không thể khoét trần thạch cao (hoặc trần có kết cấu phức tạp, vướng dầm bê tông, ống gió điều hòa), phương án kỹ thuật tối ưu nhất là sử dụng loa cột siêu mỏng (Slim Column Speakers) với bề dày thân loa chỉ từ $6\text{cm}$ đến $8\text{cm}$, sơn tĩnh điện màu trắng tệp hoàn toàn với màu sơn tường. Loa được gắn áp sát góc tường ở độ cao từ $1.8\text{m}$ đến $2.2\text{m}$ với giá treo chuyên dụng cho phép điều chỉnh góc chúc xuống $5^\circ – 10^\circ$. Giải pháp này vừa bảo đảm tính thẩm mỹ kiến trúc sang trọng, vừa bảo đảm tính định hướng âm thanh chuẩn xác.

❓ Câu 8: Hệ thống âm thanh hội nghị kỹ thuật số IP Dante có bị ảnh hưởng khi mạng máy tính nội bộ của cơ quan bị quá tải không?

Nếu hệ thống âm thanh IP cắm chung một cách bừa bãi vào hệ thống mạng nội bộ văn phòng (chung switch với máy tính in ấn, tải dữ liệu lớn), các gói tin âm thanh có thể bị rớt (packet loss) gây tiếng gián đoạn. Tuy nhiên, trong thiết kế kỹ thuật chuẩn chỉ của Việt Hưng Audio, hệ thống âm thanh luôn được đấu nối vào một Managed Switch riêng biệt và cấu hình mạng cục bộ ảo (VLAN – Virtual Local Area Network) tách biệt hoàn toàn. Đồng thời, kỹ sư kích hoạt giao thức ưu tiên chất lượng dịch vụ (QoS – Quality of Service) ở mức độ ưu tiên cao nhất cho các gói tin PTP Clock và Dante Audio, bảo đảm âm thanh truyền dẫn liên tục, ổn định tuyệt đối dù mạng văn phòng có đang quá tải.

❓ Câu 9: Cần chuẩn bị hạ tầng cơ điện gì trước khi đơn vị kỹ thuật âm thanh đến lắp đặt?

Chủ đầu tư hoặc ban quản trị công trình cần chuẩn bị sẵn ba hạng mục hạ tầng kỹ thuật căn bản:

1. Hệ thống điện nguồn sạch: Bố trí một đường điện riêng $220\text{V}/16\text{A}$ kéo từ tủ điện tầng về vị trí đặt tủ rack âm thanh, có aptomat ngắt riêng và dây tiếp địa chuyên dụng $R < 4\,\Omega$.

2. Ống ghen luồn dây: Bố trí các ống ghen âm sàn (hoặc hộp kỹ thuật kỹ thuật số âm bàn) kết nối thông suốt từ vị trí bàn họp về tủ rack kỹ thuật để phục vụ việc kéo dây cáp micro và dây mạng.

3. Khoảng không gian trần: Xác định rõ kết cấu xương trần thạch cao, vị trí các miệng gió điều hòa, đèn chiếu sáng để các kỹ sư phối hợp định vị loa âm trần, tránh tình trạng đụng dầm hoặc thổi hơi lạnh trực tiếp vào củ loa.

❓ Câu 10: Thời gian bảo hành và tuổi thọ tiêu chuẩn của một dàn âm thanh hội nghị là bao lâu?

Một dàn âm thanh hội nghị chính hãng được thiết kế chuẩn mực có tuổi thọ vận hành trung bình từ $8\text{ đến } 15\text{ năm}$. Thời gian bảo hành tiêu chuẩn từ các nhà sản xuất thường là 12 đến 24 tháng cho toàn bộ thiết bị phần cứng. Tại Việt Hưng Audio, các dự án lắp đặt đều đi kèm chính sách hỗ trợ kiểm tra định kỳ âm học, cân chỉnh lại đáp tuyến tần số sau 6 tháng vận hành và hỗ trợ kỹ thuật trực tuyến trọn đời hệ thống, bảo đảm công trình luôn hoạt động ở trạng thái hoàn hảo nhất.

💎 Định hướng đầu tư bền vững và giải pháp kỹ thuật chuẩn xác

Đầu tư cho một dàn âm thanh hội nghị cơ quan hay trường học không đơn thuần là một nghiệp vụ mua sắm thiết bị điện tử, mà là một quá trình kiến tạo giải pháp công nghệ phục vụ công tác điều hành, quản trị và giáo dục. Một hệ thống chuẩn mực là hệ thống biến mất khỏi sự bận tâm của người tham dự: không ai phải thốt lên “hãy nói to hơn”, không ai phải chịu đựng tiếng hú rít đinh tai, và không một cuộc họp trực tuyến nào bị gián đoạn vì tiếng vọng khó chịu.

Sự thành công của dự án luôn bắt đầu từ bước khảo sát âm học tỉ mỉ, mô phỏng trường âm chuẩn xác trên máy tính trước khi bỏ kinh phí mua sắm thiết bị. Việc lựa chọn một đối tác có năng lực chuyên sâu về âm học kiến trúc, am hiểu thuật toán xử lý DSP và chuẩn hóa quy trình thi công cơ điện chính là chiếc chìa khóa vàng giúp các cơ quan, đơn vị sự nghiệp và trường học tối ưu hóa từng đồng vốn đầu tư, bảo đảm tính bền vững cho hệ sinh thái công nghệ trong nhiều thập kỷ.

🎯 Bắt đầu một hệ thống hiệu quả từ bản thiết kế kỹ thuật chuẩn xác

Mỗi phòng họp, hội trường cơ quan và giảng đường trường học đều mang một cấu trúc hình học và đặc tính âm học hoàn toàn riêng biệt. Đừng để ngân sách đầu tư công bị tiêu hao bởi những cấu hình chắp vá hoặc những tư vấn thương mại thiếu chiều sâu kỹ thuật.

Đội ngũ chuyên gia và kỹ sư thiết kế hệ thống của Việt Hưng Audio luôn sẵn sàng đồng hành cùng các chủ đầu tư, cán bộ quản trị công sở và ban giám hiệu nhà trường: trực tiếp khảo sát hiện trường, đo kiểm chỉ số RT60/STI bằng thiết bị chuyên dụng, cung cấp bản vẽ mô phỏng trường âm 3D và xây dựng bảng dự toán chi phí minh bạch, chuẩn quy chuẩn mua sắm công.

VIỆT HƯNG AUDIO – GIẢI PHÁP THIẾT KẾ CHUẨN, ÂM THANH HIỆN ĐẠI, ĐẦU TƯ HIỆU QUẢ

• Trụ sở Hà Nội: Số 486/10/8 Xuân Đỉnh, Hà Nội

  Hotline/Zalo: 0988 970 666

• Chi nhánh Đà Nẵng: 158 Bùi Tấn Diên, Hòa Khánh, Đà Nẵng

  Hotline/Zalo/Viber: 0988 970 666

• Chi nhánh Thành phố Hồ Chí Minh: 510 Nguyễn Văn Khối, Gò Vấp, Thành phố Hồ Chí Minh

  Hotline: 0944 970 666

  Zalo/Viber/WhatsApp: 0988 970 666

• Website chính thức: https://viethungaudio.vn
