Tư Vấn Và Giải Pháp Thiết Kế Âm Thanh Phòng Họp, Phòng Hội Thảo Đa Năng Chuẩn Kỹ Thuật Và Tối Ưu Chi Phí

🎯 Điểm mấu chốt quyết định hiệu quả phòng họp, hội thảo đa năng:

Một không gian đa năng không đơn thuần là “lắp thật nhiều loa và micro”. Bản chất cốt lõi nằm ở năng lực thích ứng âm học linh hoạt: vừa bảo đảm chỉ số truyền dẫn giọng nói rõ ràng ($STI \ge 0.65$), triệt tiêu tiếng dội cho hội nghị trực tuyến Hybrid, vừa đủ áp suất âm ($SPL$) và dải tần động rộng (50Hz – 18kHz) khi phát video truyền thông hay giao lưu văn nghệ nội bộ. Chìa khóa quyết định thành công không nằm ở việc chọn loa to hay nhỏ, mà nằm ở trái tim xử lý tín hiệu kỹ thuật số (DSP tích hợp AEC) và thiết kế phân vùng góc phủ âm học.

🧭 Bản đồ nội dung dành cho chủ đầu tư:

• 1. Bản chất của phòng họp đa năng và thách thức âm học

• 2. Các thành phần cốt lõi cấu thành hệ thống âm thanh đa chức năng

• 3. Quy trình khảo sát và mô phỏng âm học kiến trúc chuẩn kỹ thuật

• 4. Ba cấp độ cấu hình đầu tư do Việt Hưng Audio đề xuất

• 5. Bảng so sánh chi phí đầu tư ban đầu và chi phí vòng đời (TCO)

• 6. Bộ câu hỏi thường gặp của chủ đầu tư (FAQ)

• 7. Đăng ký khảo sát thực địa và nhận bản vẽ thiết kế

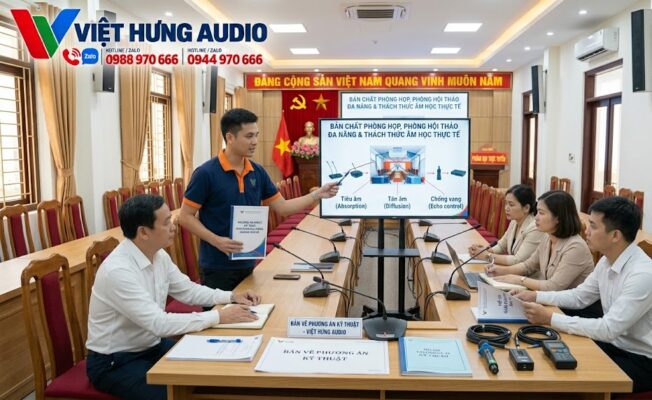

1. Bản chất của phòng họp, phòng hội thảo đa năng và thách thức âm học thực tế

Khái niệm không gian đa năng trong kỷ nguyên số

Phòng họp, hội thảo đa năng (Multi-purpose Conference Room) là không gian tích hợp được thiết kế để giải quyết cùng lúc nhiều kịch bản hoạt động:

• Chế độ Hội nghị – Giao ban nội bộ: Yêu cầu micro thu âm nhạy, định hướng tốt, tiếng nói rõ ràng, mạch lạc giữa các vị trí ngồi.

• Chế độ Hội thảo khoa học – Đào tạo chuyên sâu: Yêu cầu micro không dây di chuyển linh hoạt, âm thanh thuyết trình đồng đều từ bàn đầu đến cuối phòng.

• Chế độ Hội nghị trực tuyến kết hợp (Hybrid Meeting): Yêu cầu tương thích với các nền tảng MS Teams, Zoom Rooms, Cisco Webex; xử lý triệt để hiện tượng vọng âm hai chiều (Echo) và trễ tín hiệu (Latency).

• Chế độ Đa phương tiện – Văn nghệ giao lưu quy mô vừa: Tái tạo dải âm thanh toàn dải mạnh mẽ, có độ dày của dải trầm (Bass) và độ bay bổng của dải cao (Treble) mà không bị méo hài.



Xung đột kỹ thuật âm học: Độ rõ lời nói đối lập với công suất văn nghệ

Hầu hết các phòng họp đa năng vận hành kém hiệu quả đều do chủ đầu tư hoặc đơn vị tư vấn chưa giải quyết được xung đột kỹ thuật nền tảng:

[THÁCH THỨC VẬN HÀNH PHÒNG ĐA NĂNG]
Hội họp thuần túy (Lời nói rõ, chống vang vọng) <--- [ XUNG ĐỘT KỸ THUẬT ] ---> Văn nghệ / Sự kiện (Công suất khỏe, dải tần rộng)
                                         ▲
                           GIẢI PHÁP ĐỒNG BỘ:
               1. Bộ xử lý kỹ thuật số DSP chuyển đổi Scenario
               2. Hệ thống loa phân vùng: Loa Cột Định Hướng + Loa Bổ Trợ Trầm

Những sai lầm phổ biến khiến công trình lãng phí ngân sách

1. Lắp hệ thống loa karaoke/gia đình vào phòng họp: Dòng loa này dải trung bị lõm, búp sóng tán xạ lung tung vào vách kính, tường bê tông gây ra tiếng hú rít chói tai và ù rền dữ dội.

2. Lắp toàn bộ loa âm trần công suất nhỏ: Nghe thông báo thì tốt, nhưng khi trình chiếu video quảng bá doanh nghiệp hoặc phát biểu có nhạc nền thì âm thanh vỡ vụn, méo tiếng và hoàn toàn thiếu lực.

3. Bỏ qua bộ xử lý tín hiệu kỹ thuật số (DSP): Dùng bàn mixer analog cơ học truyền thống. Mỗi lần chuyển từ họp sang văn nghệ, nhân viên vận hành phải tự vặn tay các nút Equalizer, gây mất kiểm soát và cháy loa do hú rít đột ngột.

2. Các thành phần cốt lõi cấu thành hệ thống âm thanh phòng họp đa chức năng

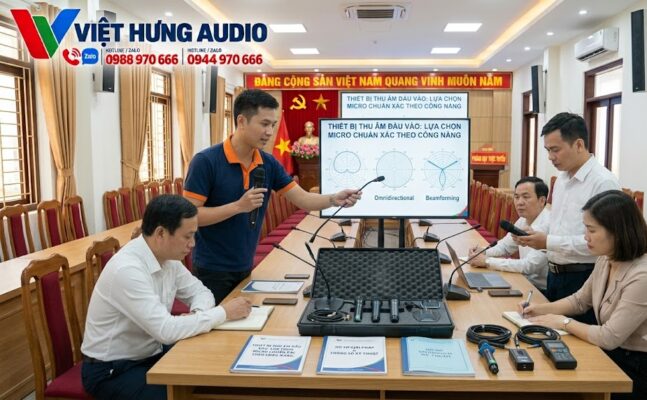

2.1. Thiết bị thu âm đầu vào: Lựa chọn micro chuẩn xác theo công năng

• Hệ thống micro hội nghị cổ ngỗng (Chủ tọa – Đại biểu): Lựa chọn chuẩn cho các cuộc họp bàn tròn, họp ban lãnh đạo. Ưu tiên các dòng micro cổ ngỗng số hóa có khả năng lọc tạp âm tần số thấp, chống can nhiễu sóng điện thoại di động (GSM/4G/5G). Thiết bị cho phép phân quyền ưu tiên phát biểu cho chủ tọa, tự ngắt khi không có người nói.

• Micro không dây UHF chuyên dụng: Dành cho người thuyết trình di chuyển hoặc người tham dự đặt câu hỏi từ xa. Cần sử dụng dòng micro có tính năng quét tần số sạch tự động (Auto Frequency Scanning) và mạch nén tiếng hạn chế vỡ giọng khi hát hoặc nói lớn.

• Micro mảng chùm tia gắn trần (Ceiling Beamforming Microphone): Dành cho các không gian phòng họp thẩm mỹ cao, không muốn chạy dây vướng víu trên mặt bàn. Micro sử dụng công nghệ tự động định vị và bám sát theo người nói (Voice Tracking), kết nối qua mạng mạng IP (Dante/AES67).

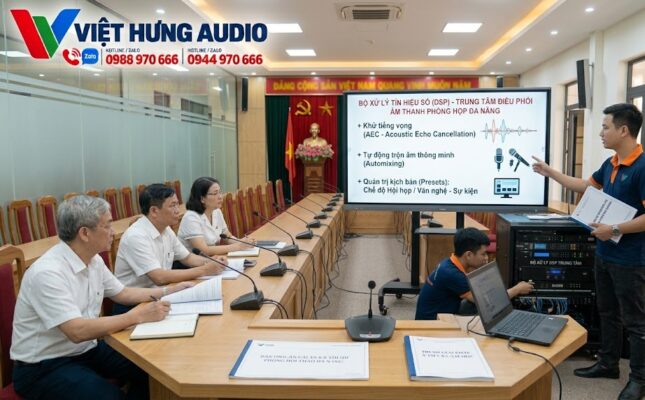

2.2. Trái tim xử lý tín hiệu: Vai trò bắt buộc của DSP và thuật toán AEC

Trong một phòng họp hội thảo đa năng hiện đại, bộ xử lý tín hiệu số (DSP – Digital Signal Processor) đóng vai trò trung tâm điều phối toàn bộ hệ thống:

• Khử tiếng vọng âm học (AEC – Acoustic Echo Cancellation): Khi họp trực tuyến, âm thanh từ đầu cầu bên kia phát ra loa phòng họp sẽ bị micro tại chỗ thu lại và gửi ngược về, tạo ra tiếng vang lặp lại vô cùng khó chịu. Thuật toán AEC của DSP sẽ tính toán và cô lập hoàn toàn tín hiệu này trong mili-giây.

• Tự động trộn âm thông minh (Automixing / Dan Dugan): Tự động hạ âm lượng các micro không nói và mở micro đang có người phát biểu, giảm thiểu tối đa hiện tượng gom tạp âm môi trường và ngăn chặn hoàn toàn nguy cơ dội ngưỡng gây hú rít (Feedback).

• Quản trị kịch bản thông minh (Presets): Cài đặt sẵn cấu hình kỹ thuật: Chế độ “Hội họp” (hệ thống tự động cắt dải trầm dưới 100Hz, nâng dải 2kHz – 4kHz, mở thuật toán AEC); Chế độ “Văn nghệ – Sự kiện” (mở toàn dải tần số cho micro không dây và hệ thống loa sub, kích hoạt bộ nén động lực Compressor). Người dùng chỉ cần chuyển đổi bằng 1 chạm trên màn hình cảm ứng.

2.3. Hệ thống khuếch đại và loa: Cân bằng phân vùng âm học

• Loa cột công nghệ mảng (Column Array): Đây là giải pháp loa lý tưởng nhất cho phòng hội thảo đa năng. Với đặc tính góc phủ ngang rộng nhưng góc phủ dọc cực kỳ hẹp, loa cột đưa dải âm trực tiếp đến hàng ghế người nghe mà không bắn lên trần thạch cao hay dội xuống sàn gạch, giảm đến 70% sóng phản xạ gây vang.

• Loa Subwoofer bổ trợ dải trầm: Bố trí kín đáo tại góc sân khấu hoặc dưới gầm bàn kỹ thuật, chỉ kích hoạt khi phát video giới thiệu, biểu diễn văn nghệ hoặc chào cờ, giúp âm thanh có độ uy lực, sang trọng.

• Cục đẩy công suất kỹ thuật số Class-D: Tích hợp mạch bảo vệ quá tải, hiệu suất chuyển đổi năng lượng trên 90%, tỏa nhiệt thấp, hoạt động bền bỉ trong tủ rack kín.

•

2.4. Tích hợp hạ tầng trực tuyến Hybrid và điều khiển tập trung

Hệ thống âm thanh đa năng phải sở hữu các giao tiếp chuẩn hóa:

• Cổng USB Audio / Type-C không cần cài driver: Kết nối máy tính hội nghị trực tiếp với DSP để nhận toàn bộ tín hiệu micro và loa phòng họp.

• Tương thích giao thức Dante (Audio over IP): Cho phép truyền hàng chục kênh âm thanh kỹ thuật số độ phân giải cao không nén chỉ qua 1 sợi cáp mạng Cat6 tiêu chuẩn, loại bỏ hoàn toàn hiện tượng suy hao và ù xì do dây analog truyền thống.

• Bộ điều khiển trung tâm (Central Controller): Tích hợp điều khiển tự động hóa: bật/tắt toàn bộ thiết bị theo trình tự, nâng hạ màn chiếu, đóng mở rèm cửa và chuyển đổi kịch bản âm thanh qua iPad hoặc bàn phím gắn tường.

3. Quy trình khảo sát và mô phỏng âm học kiến trúc chuẩn kỹ thuật

Để tránh tình trạng “mua thiết bị đắt tiền nhưng lắp lên nghe vẫn dở”, Việt Hưng Audio áp dụng quy trình chuẩn hóa kỹ thuật gồm 6 bước:

[QUY TRÌNH TRIỂN KHAI CHUẨN KỸ THUẬT VIỆT HƯNG AUDIO]
(1) Khảo sát vật liệu & đo RT60  --->  (2) Mô phỏng búp sóng âm học 3D
(3) Lập cấu hình & cân đối TCO   --->  (4) Thi công chuẩn cơ điện & chống nhiễu
(5) Căn chỉnh DSP chuyên sâu     --->  (6) Bàn giao kịch bản 1-chạm & đào tạo

1. Khảo sát hiện trạng kiến trúc & đo lường âm học ban đầu:

   Xác định kích thước ba chiều (Dài x Rộng x Cao), tỷ lệ vách kính, tường thạch cao, sàn gỗ hay thảm trải. Tiến hành đo kiểm độ ồn nền (Noise Floor) và thời gian vang thực tế ($RT_{60}$).

2. Mô phỏng trường âm trên phần mềm chuyên dụng (EASE Focus / Soundvision):

   Dựng mô hình không gian thực tế, tính toán góc nghiêng của loa (Tilt Angle), kiểm tra bản đồ áp suất âm thanh (SPL Coverage) để bảo đảm sự đồng đều âm lượng giữa hàng ghế đầu và hàng ghế cuối không chênh lệch quá 3dB.

3. Lựa chọn cấu hình và lập dự toán tối ưu:

   Xây dựng cấu hình phối ghép chuẩn xác trở kháng và công suất; lập dự toán chi tiết, minh bạch từng chủng loại cáp truyền dẫn và phụ kiện.

4. Thi công cơ điện âm thanh chuẩn quy phạm:

   Tách biệt hoàn toàn tuyến đi dây tín hiệu âm thanh với tuyến dây động lực điện 220V/380V nhằm triệt tiêu hiện tượng cảm ứng gây tiếng ù nền 50Hz.

5. Căn chỉnh hệ thống bằng thiết bị đo kiểm chuyên dụng:

   Sử dụng micro đo kiểm RTA (Real-Time Analyzer) và phần mềm phân tích để căn chỉnh pha (Phase Alignment), độ trễ (Delay Line) và cân bằng tần số phẳng phù hợp với đặc tính âm học phòng.

6. Bàn giao kịch bản vận hành tinh gọn:

   Lập trình sẵn các kịch bản sử dụng độc lập; hướng dẫn nhân sự quản trị vận hành chỉ bằng một thao tác nhấn nút.

4. Ba cấp độ cấu hình đầu tư do Việt Hưng Audio đề xuất

Tùy theo diện tích không gian, mục đích khai thác và ngân sách đầu tư, Việt Hưng Audio xây dựng 3 phương án cấu hình tiêu chuẩn:

Phương án 1: Cấu hình Linh hoạt (Hội họp, thuyết trình & đào tạo cơ bản)

• Quy mô không gian: 50m² – 80m² (Sức chứa 20 – 35 người).

• Ứng dụng chính: Họp nội bộ doanh nghiệp, giao ban đầu tuần, đào tạo nhân viên, thuyết trình dự án.

• Danh mục thiết bị tiêu chuẩn:

  • 04 Loa hộp toàn dải treo tường cao cấp (Góc tán xạ rộng, vỏ gỗ chống cộng hưởng).

  • 01 Amply tích hợp tiền khuếch đại đa vùng, hỗ trợ Bluetooth / USB / Optical.

  • 01 Bộ điều khiển trung tâm kèm 01 micro chủ tọa + 06–08 micro đại biểu cần dài.

  • 01 Bộ micro không dây cầm tay 2 kênh phục vụ thuyết trình lưu động.

  • Tủ rack âm thanh chuyên dụng có quạt tản nhiệt và dây jack kết nối đồng bộ.

• Ưu điểm vận hành: Kết nối đơn giản, độ bền cao, chi phí tối ưu, chi phí bảo trì gần như bằng không.

Phương án 2: Cấu hình Cân bằng hiệu năng (Hội thảo kết hợp văn nghệ & họp trực tuyến)

• Quy mô không gian: 100m² – 180m² (Sức chứa 40 – 90 người).

• Ứng dụng chính: Phòng họp đa năng cơ quan nhà nước, phòng họp hội đồng quản trị, hội thảo khoa học, tổ chức tiệc sinh nhật/văn nghệ nội bộ.

• Danh mục thiết bị tiêu chuẩn:

  • 04–06 Loa cột định hướng (Column Array) công suất cao phân bổ dọc tường.

  • 01–02 Loa Subwoofer chuyên biệt tái tạo dải trầm uy lực.

  • 01 Cục đẩy công suất kỹ thuật số 4 kênh chuẩn Class-D.

  • 01 Bộ xử lý tín hiệu số kỹ thuật số DSP (Tích hợp Auto-Mixer, chống hú rít 5 cấp độ).

  • Hệ thống micro hội nghị kỹ thuật số (cần micro tích hợp đèn báo trang thái).

  • 02 Bộ micro không dây chuyên nghiệp (4 tay mic) phục vụ ca hát, giao lưu.

  • Bộ quản lý nguồn điện tuần tự bảo vệ hệ thống không bị sốc điện khi bật/tắt.

• Ưu điểm vận hành: Chuyển đổi linh hoạt giữa chế độ họp phát biểu sang văn nghệ bằng 1 nút gạt; tiếng micro nhẹ hơi, dải nhạc nền dày dặn, âm thanh phủ đều không góc chết.

Phương án 3: Hệ sinh thái thông minh (Họp Hybrid cao cấp & Quản trị tập trung)

• Quy mô không gian: 200m² – 350m²+ (Sức chứa từ 100 người trở lên hoặc phòng họp không dây cao cấp).

• Ứng dụng chính: Trung tâm điều hành thông minh, hội trường hội thảo quốc tế, phòng họp chính phủ/tập đoàn lớn.

• Danh mục thiết bị tiêu chuẩn:

  • Hệ thống loa Column Active đa phân tầng điều khiển búp sóng số (Digital Beam-steering).

  • 02 Loa Subwoofer công suất lớn đồng bộ pha.

  • Hệ thống Micro mảng trần (Ceiling Beamforming Mic) hoặc Micro cổ ngỗng không dây mã hóa AES-128 chống nghe lén.

  • Hệ thống DSP chuyên dụng xử lý mạng Audio over IP (Dante), tích hợp công nghệ khử vọng AEC đa kênh.

  • Hệ thống Camera Tracking tự động bắt khung hình người đang phát biểu và đưa vào luồng họp trực tuyến.

  • Màn hình cảm ứng điều khiển trung tâm (Touch Panel) lập trình giao diện theo nhận diện thương hiệu.

• Ưu điểm vận hành: Không gian hội họp đẳng cấp không lộ dây tín hiệu; hỗ trợ vận hành tự động hóa hoàn toàn; tương thích tuyệt đối mọi nền tảng họp trực tuyến chuẩn quốc tế.

5. Bảng so sánh chi phí đầu tư ban đầu và chi phí vòng đời thiết bị (TCO)

Một hệ thống âm thanh chất lượng không chỉ nhìn vào chi phí mua sắm ngày đầu mà cần đánh giá trên Tổng chi phí sở hữu (Total Cost of Ownership – TCO) trong 5 – 10 năm khai thác:

6. Bộ câu hỏi thường gặp của chủ đầu tư (FAQ)

Q1: Phòng họp nhiều vách kính có lắp được loa công suất lớn để văn nghệ không?

Trả lời: Hoàn toàn được nếu chọn đúng chủng loại loa. Vách kính là bề mặt phản xạ âm thanh gần như $100\%$. Nếu dùng loa thông thường, sóng âm sẽ dội qua lại tạo thành mớ hỗn độn. Giải pháp là sử dụng loa cột mảng định hướng (Column Array) có góc tán âm dọc cực hẹp, kết hợp bố trí góc nghiêng hướng trực tiếp xuống khu vực ghế nệm ngồi (khu vực hấp thụ âm), hạn chế tối đa búp sóng bắn vào bề mặt kính.

Q2: Tại sao khi kết nối máy tính họp Zoom/Teams vào dàn âm thanh hội thảo lại bị tiếng vọng rất to?

Trả lời: Hiện tượng này xảy ra do hệ thống chưa có bộ xử lý thuật toán khử hồi tiếp âm học (AEC). Khi đầu cầu bên kia nói, âm thanh phát ra loa phòng họp và ngay lập tức bị micro trên bàn thu lại, đẩy ngược lại đầu cầu bên kia sau một khoảng trễ mạng. Để triệt tiêu hoàn toàn, bắt buộc phải định tuyến tín hiệu qua bộ xử lý số DSP có tính năng AEC chuyên dụng.

Q3: Nên chọn micro hội nghị có dây hay không dây cho phòng họp đa chức năng?

Trả lời:

• Nếu mặt bàn họp được thiết kế cố định, có sẵn hộp kỹ thuật luồn dây: Micro có dây là lựa chọn số một về độ ổn định tuyệt đối, không lo hết pin và chống nghẽn sóng.

• Nếu phòng họp thường xuyên thay đổi sơ đồ bàn ghế (từ bàn họp chữ U sang rạp hát chữ nhật, hoặc dọn bàn để khiêu vũ, văn nghệ): Micro không dây kỹ thuật số là bắt buộc để bảo đảm tính cơ động.

Q4: Khoảng cách giữa 2 loa trong phòng họp đa năng bao nhiêu mét là chuẩn?

Trả lời: Khoảng cách tiêu chuẩn thường từ 3.5m đến 5.5m (tùy thuộc vào chiều cao gắn loa và góc mở ngang của model loa). Điểm mấu chốt là vùng phủ âm của loa này phải gối lên vùng phủ của loa kế tiếp từ 15% – 20% để bảo đảm người ngồi giữa hai loa không bị hụt âm lượng.

Q5: Có thể tích hợp loa âm trần sẵn có của tòa nhà vào hệ thống họp đa năng được không?

Trả lời: Hệ thống loa âm trần tòa nhà chủ yếu phục vụ thông báo khẩn cấp (PA System) chạy đường truyền trở kháng cao 70V/100V, dải tần hẹp và dải trầm gần như bị cắt bỏ. Bạn có thể tận dụng làm loa hỗ trợ thông báo nền, nhưng với phòng họp đa năng cần phát biểu rõ và văn nghệ, bắt buộc phải bổ sung hệ thống loa toàn dải chuyên dụng độc lập.

Q6: Bộ quản lý nguồn điện tuần tự có thực sự cần thiết không?

Trả lời: Cực kỳ cần thiết. Một dàn âm thanh đa năng bao gồm nhiều thiết bị nhạy cảm (micro, DSP, vang số, cục đẩy công suất). Nếu bật/tắt đồng thời trên một công tắc tổng, dòng khởi động đột ngột sẽ gây nổ “bụp” dữ dội ra loa, rất dễ làm rách màng hoặc cháy củ treble loa. Quản lý nguồn giúp bật thiết bị phát trước, bật công suất sau; và khi tắt thì ngắt công suất trước theo đúng chuẩn kỹ thuật.

Q7: Tại sao micro cổ ngỗng lại ít bị hú rít hơn micro hát cầm tay thông thường?

Trả lời: Micro cổ ngỗng hội thảo chuyên nghiệp được thiết kế búp hướng thu hẹp (Cardioid hoặc Supercardioid), màng thu tối ưu riêng cho dải tần phát âm của người và từ chối các dải âm thanh từ phía sau và hai bên sườn. Do đó, micro chỉ bắt đúng giọng của người phát biểu ngay trước đầu mic mà không bị quầng âm của loa dội ngược trở lại.

Q8: Hệ thống âm thanh của Việt Hưng Audio có kết nối được với hệ thống điều khiển thông minh Crestron/AMX không?

Trả lời: Toàn bộ các dòng DSP và thiết bị điều khiển trung tâm do Việt Hưng Audio phân phối đều hỗ trợ các giao thức điều khiển công nghiệp tiêu chuẩn như RS-232, RS-485, IP/TCP-UDP, cho phép kết nối liền mạch với bất kỳ hệ sinh thái Smarthome hoặc điều khiển tòa nhà thông minh nào.

Q9: Chi phí trọn gói cho một phòng họp hội thảo đa năng khoảng bao nhiêu tiền?

Trả lời: Chi phí dao động phụ thuộc vào diện tích và tiêu chuẩn kỹ thuật:

• Gói cơ bản (50–80m²): Dao động từ 35 – 65 triệu đồng.

• Gói cân bằng đa năng (100–180m²): Dao động từ 70 – 160 triệu đồng.

• Gói cao cấp tích hợp Hybrid thông minh: Từ 180 – 350+ triệu đồng.

  Việt Hưng Audio luôn cam kết bóc tách rõ ràng theo nhu cầu thực tế, không vẽ thêm thiết bị dư thừa.

Q10: Thời gian bảo hành và hỗ trợ kỹ thuật sau khi bàn giao như thế nào?

Trả lời: Toàn bộ thiết bị chính hãng do Việt Hưng Audio cung cấp được bảo hành tiêu chuẩn từ 24 đến 36 tháng, hỗ trợ kỹ thuật tận nơi 24/7 trong trường hợp khẩn cấp trước các cuộc họp quan trọng, bảo trì định kỳ 6 tháng/lần nhằm duy trì hệ thống luôn ở trạng thái vận hành hoàn hảo nhất.

7. Định hướng đầu tư bền vững: Khởi đầu từ bản thiết kế kỹ thuật chính xác

Đầu tư cho hệ thống âm thanh phòng họp, phòng hội thảo đa năng là một khoản đầu tư trực tiếp vào năng suất làm việc, hiệu quả điều hành và hình ảnh chuyên nghiệp của toàn bộ tổ chức. Đừng để những cuộc họp cấp cao bị gián đoạn chỉ vì micro mất sóng, hay một buổi lễ tổng kết nội bộ bị giảm nhiệt vì âm thanh méo tiếng, chói gắt.

🛠️ Việt Hưng Audio – Chuyên gia tư vấn, thiết kế & thi công hệ thống âm thanh chuyên nghiệp:

Với hơn 15 năm kinh nghiệm thực hiện hàng nghìn dự án âm thanh hội nghị, phòng họp đa năng cho các cơ quan nhà nước, tập đoàn đa quốc gia và trường đại học trên toàn quốc, Việt Hưng Audio cam kết mang đến giải pháp Đúng công năng – Chuẩn kỹ thuật – Bền bỉ – Tối ưu ngân sách.

LIÊN HỆ ĐĂNG KÝ KHẢO SÁT ÂM HỌC VÀ NHẬN DỰ TOÁN MIỄN PHÍ

• 🏢 CÔNG TY CỔ PHẦN ÂM THANH ÁNH SÁNG VIỆT HƯNG (VIỆT HƯNG AUDIO)

• 📍 Trụ sở Hà Nội: Số 8/486 Xuân Đỉnh, Bắc Từ Liêm, Hà Nội

• 📍 Chi nhánh TP. Hồ Chí Minh: Số 1039 Cách Mạng Tháng 8, Phường 7, Tân Bình, TP. HCM

• 📍 Chi nhánh Miền Trung: Số 21 Đào Duy Từ, TP. Đà Nẵng

• 📞 Hotline tư vấn kỹ thuật / Dự án: 0988.970.666 – 0944.970.666 – 096.374.2828

• 🌐 Website chính thức: viethungaudio.vn

• ✉️ Email tiếp nhận hồ sơ thầu: viethungaudio@gmail.com

BẢNG DỰ TOÁN THIẾT BỊ HỆ THỐNG ÂM THANH PHÒNG HỌP ĐA NĂNG 120M²

GHI CHÚ KỸ THUẬT VÀ NGUYÊN TẮC BÀN GIAO VẬN HÀNH

1. Hiệu quả âm học đạt được:

   • Độ đồng đều âm thanh ($SPL$): Đạt $75\text{dB}\pm 2\text{dB}$ trên toàn bộ các vị trí ngồi trong phòng.

   • Độ rõ giọng nói ($STI$): Đạt ngưỡng $\ge 0.65$ (mức Good/Excellent theo tiêu chuẩn quốc tế), triệt tiêu hoàn toàn hiện tượng dội tiếng nhòe chữ từ vách kính, tường thạch cao.

   • Chống dội âm họp trực tuyến (AEC): Kết nối máy tính qua cổng USB Audio của bộ DSP, triệt tiêu tiếng vọng hai chiều khi họp qua Zoom/Teams/Webex mà không cần gắn thêm micro đa hướng rời.

2. Kịch bản vận hành chuyển đổi 1-Chạm (Presets):

   • Chế độ 1: Hội họp – Hội nghị trực tuyến: DSP tự động kích hoạt bộ lọc cắt tần thấp dưới 120Hz, bật tính năng Auto-Mixer mở micro thông minh, kích hoạt thuật toán AEC; loa Subwoofer ở chế độ chờ (Standby) để giữ không gian đĩnh đạc, rõ nét.

   • Chế độ 2: Đa phương tiện – Văn nghệ: Mở toàn dải tần số 35Hz – 18kHz, kích hoạt loa Subwoofer tăng cường tiếng bass, mở dải động micro không dây kèm hiệu ứng nén tiếng chuyên nghiệp giúp tiếng hát nhẹ và không bị vỡ tiếng.

3. Chính sách bảo hành & Hỗ trợ kỹ thuật:

   • Toàn bộ thiết bị chính hãng mới 100%, có đầy đủ CO/CQ chứng nhận xuất xứ và chất lượng.

   • Bảo hành tiêu chuẩn 24 – 36 tháng tại chân công trình.

   • Hỗ trợ kỹ thuật trực tiếp 24/7 trước các sự kiện hoặc cuộc họp quan trọng của đơn vị.

BẢN THUYẾT MINH GIẢI PHÁP KỸ THUẬT VÀ QUY TRÌNH NGHIỆM THU

DỰ ÁN: HỆ THỐNG ÂM THANH PHÒNG HỌP – HỘI THẢO ĐA NĂNG (120M²)

Đơn vị tư vấn & thiết kế: Công ty Cổ phần Âm thanh Ánh sáng Việt Hưng (Việt Hưng Audio)

PHẦN I: THUYẾT MINH GIẢI PHÁP KỸ THUẬT

1. Hiện trạng không gian & Mục tiêu thiết kế

• Thông số không gian: Diện tích $120\text{ m}^2$ (kích thước tham chiếu $8\text{m} \times 15\text{m}$, chiều cao trần $3.2\text{m} – 3.8\text{m}$); sức chứa 40 – 60 đại biểu.

• Đặc tính âm học dự kiến: Phòng họp hiện đại có sự kết hợp giữa tường thạch cao, vách kính/cửa sổ kính và sàn nẹp gỗ/gạch men. Hiện tượng phản xạ âm thanh (Flutter Echo) và thời gian vang dội ($RT_{60}$) nếu không xử lý có thể vượt ngưỡng $1.2\text{s}$, làm mờ nguyên âm và phụ âm khi phát biểu.

• Mục tiêu kỹ thuật đạt được:

  • Chỉ số truyền dẫn giọng nói: $\text{STI} \ge 0.65$ (mức Tốt – Tuyệt vời).

  • Độ đồng đều mức áp suất âm ($SPL$): $75\text{dB} \pm 2\text{dB}$ tại toàn bộ các vị trí ngồi, không có điểm chết âm thanh (Dead Spot).

  • Khả năng chuyển đổi linh hoạt: Họp nội bộ / Họp trực tuyến Hybrid $\leftrightarrow$ Trình chiếu video đa phương tiện / Văn nghệ giao lưu.

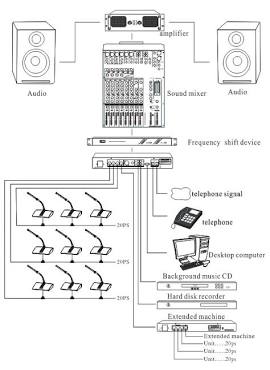

2. Nguyên lý hoạt động & Kiến trúc hệ thống

[THIẾT BỊ ĐẦU VÀO]
├── Hệ thống Micro cổ ngỗng số (Chủ tọa + 10 Đại biểu)
├── Micro không dây UHF (Thuyết trình & Văn nghệ)
└── Máy tính họp trực tuyến (Zoom / MS Teams qua USB Audio)
         │
         ▼
[TRÁI TIM XỬ LÝ - DSP MATRIX 8x8]
├── Thuật toán AEC: Khử tiếng vọng âm học 2 chiều
├── Auto-Mixer Dan Dugan: Giảm nhiễu nền, chống dội phản hồi
└── Lập trình 2 Presets độc lập: "Hội nghị" & "Đa phương tiện"
         │
         ▼
[HỆ KHUẾCH ĐẠI & TÁI TẠO ÂM THANH]
├── Cục đẩy công suất kỹ thuật số Class-D (4 x 600W)
│     └── Kéo 04 Loa cột mảng (Column Array định hướng)
└── 01 Loa siêu trầm Active Subwoofer (Bass 30cm)

3. Thuyết minh chi tiết các phân hệ kỹ thuật

3.1. Phân hệ Loa và Khuếch đại công suất (Acoustic Distribution)

• Loa cột mảng định hướng (04 chiếc):

  • Nguyên lý: Sử dụng công nghệ Line Array thu nhỏ với góc mở ngang rộng ($120^\circ$) giúp phủ đều bề ngang phòng, góc mở dọc hẹp ($20^\circ$) giúp hướng búp sóng âm thanh trực tiếp đến tai người nghe.

  • Hiệu quả: Hạn chế tối đa sóng âm phát tán bắn lên trần thạch cao hoặc phản xạ dội lại từ vách kính, triệt tiêu tiếng vang rền cục bộ.

• Loa siêu trầm chủ động Active Subwoofer (01 chiếc):

  • Nhiệm vụ: Đảm nhiệm dải tần số siêu trầm từ 35Hz – 150Hz.

  • Cơ chế điều khiển: Được định tuyến độc lập trên DSP; chỉ kích hoạt khi hệ thống chuyển sang chế độ “Đa phương tiện / Văn nghệ”, giúp dải âm trầm của video và giọng hát có chiều sâu mà không làm ù rền micro khi hội họp.

• Cục đẩy công suất kỹ thuật số Class-D (01 máy):

  • Hiệu suất: Chuyển đổi điện năng sang âm năng đạt trên 90%, tỏa nhiệt cực thấp, kích thước mỏng gọn (2U) lắp vừa tủ rack kín. Tích hợp mạch giới hạn quá biên độ (Limiter) bảo vệ củ loa toàn dải không bị cháy côn khi phát sinh tín hiệu đột biến.

3.2. Phân hệ Xử lý tín hiệu số trung tâm (DSP Matrix 8×8)

Bộ xử lý DSP đóng vai trò bộ não điều phối kỹ thuật số:

• Khử tiếng vọng âm học (AEC – Acoustic Echo Cancellation): Xử lý tín hiệu âm thanh thu vào từ micro và tín hiệu từ máy tính họp trực tuyến, bóc tách triệt để tín hiệu dội hai chiều trong thời gian thực, đảm bảo đầu cầu trực tuyến nghe tiếng trong trẻo, không bị vọng tiếng chính mình.

• Trộn âm tự động (Auto-mixing): Ứng dụng thuật toán mở/đóng cổng micro tự động theo thời gian thực (Gate/Dugan Speech Automixer). Khi đại biểu không nói, kênh micro đó tự động giảm gain xuống, giúp triệt tiêu tạp âm nền của phòng họp và nâng ngưỡng chống hú (Gain Before Feedback) lên từ 6dB – 9dB.

• Bộ nén tiếng và cân bằng dải tần (EQ & Dynamics): Cân chỉnh đáp tuyến tần số phẳng theo đặc thù kiến trúc phòng, cắt lọc các tần số cộng hưởng gây chói gắt.

3.3. Phân hệ Thu âm (Microphones)

• Hệ thống micro hội thảo kỹ thuật số (01 Chủ tọa + 10 Đại biểu):

  • Kết nối nối tiếp (Daisy-chain) qua cáp chuyên dụng chống nhiễu số, giúp đi dây ngầm dưới gầm bàn gọn gàng.

  • Đầu thu Cardioid định hướng cao, màng thu tối ưu hóa dải tần giọng nói người (100Hz – 12kHz).

  • Bộ điều khiển trung tâm cho phép cài đặt các chế độ phát biểu: Giới hạn số lượng micro nói đồng thời (FIFO / Normal), micro Chủ tọa có quyền ưu tiên ngắt các micro thành viên.

• Hệ thống micro không dây UHF (02 tay cầm):

  • Tích hợp mạch lọc sóng PLL đa kênh, tự động quét tần số sạch (Auto Scan) tránh hiện tượng trùng sóng với các thiết bị viễn thông lân cận. Đầu mic dynamic độ nhạy cao, chịu được áp suất âm thanh lớn phục vụ phát biểu lưu động và ca hát giao lưu.

3.4. Phân hệ An toàn điện và Bảo vệ thiết bị

• Bộ quản lý nguồn tuần tự: Tự động đóng ngắt 8 kênh nguồn điện theo thứ tự trễ 1 giây: Khi bật (Nguồn phát $\rightarrow$ DSP $\rightarrow$ Cục đẩy công suất); khi tắt (Cục đẩy công suất $\rightarrow$ DSP $\rightarrow$ Nguồn phát). Triệt tiêu 100% tiếng nổ xung điện gây hại màng loa.

PHẦN II: CÁC ĐIỀU KHOẢN VÀ TIÊU CHÍ NGHIỆM THU CÔNG TRÌNH

Quy trình nghiệm thu được thiết lập nhằm bảo đảm tính minh bạch, chuẩn xác giữa Chủ đầu tư và Đơn vị thi công (Việt Hưng Audio), bao gồm 3 giai đoạn:

[QUY TRÌNH NGHIỆM THU 3 BƯỚC]
1. Nghiệm thu vật tư, pháp lý CO/CQ tại công trình
2. Nghiệm thu kỹ thuật lắp đặt & an toàn cơ điện
3. Nghiệm thu đo kiểm âm học thực tế & chuyển giao Preset

1. Nghiệm thu hồ sơ pháp lý & tình trạng thiết bị (Giai đoạn 1)

• Tình trạng hàng hóa: Toàn bộ thiết bị bàn giao tại chân công trình phải mới 100%, nguyên đai nguyên kiện, đúng nhãn mác, quy cách và thông số theo bảng dự toán đã được phê duyệt.

• Hồ sơ chứng nhận: Cung cấp đầy đủ bản sao chứng thực Giấy chứng nhận xuất xứ hàng hóa (CO) và Giấy chứng nhận chất lượng hàng hóa (CQ) của nhà sản xuất hoặc đại diện phân phối chính hãng.

2. Nghiệm thu kỹ thuật lắp đặt cơ điện (Giai đoạn 2)

• Thẩm mỹ và định vị:

  • 04 Loa cột được gia cố chắc chắn bằng giá treo chuyên dụng chịu lực vào tường bê tông/khung thép gia cố; độ cao mép dưới loa đạt 2.0m – 2.2m so với mặt sàn.

  • Toàn bộ dây dẫn âm thanh đi ngầm trong ống gen chống cháy (PVC/Ruột gà) hoặc máng cáp chuyên dụng; không đi chung máng với dây điện động lực 220V để tránh hiện tượng cảm ứng gây ù nền.

  • Tủ rack 12U được sắp xếp khoa học, các dây tín hiệu đánh số thứ tự (Cable Labeling) rõ ràng, dây nguồn bó gọn gàng.

• An toàn tiếp địa: Điện trở tiếp địa của hệ thống vỏ tủ thiết bị và âm thanh đạt yêu cầu kỹ thuật nhằm triệt tiêu hoàn toàn hiện tượng tê giật cảm ứng và tiếng ù xì nền 50Hz.

3. Nghiệm thu chỉ tiêu kỹ thuật âm học thực địa (Giai đoạn 3)

Tiến hành đo kiểm bằng thiết bị đo chuyên dụng (Máy đo mức âm thanh SPL Meter & Phần mềm phân tích tần số RTA):

Chỉ tiêu đo kiểm	Vị trí đo kiểm	Tiêu chuẩn nghiệm thu đạt yêu cầu	Phương pháp kiểm tra
Độ ồn nền ($Noise\ Floor$)	Tâm phòng khi tắt hệ thống âm thanh	<=40dBA	Bật điều hòa, đóng kín cửa, đo bằng máy đo SPL
Áp suất âm thanh ($SPL$)	Đo tại 5 điểm: 4 góc phòng và trung tâm phòng	75dB +_ 2dB (Hội thảo)   85dB – 90dB (Văn nghệ)	Phát tín hiệu Pink Noise qua hệ thống loa
Độ rõ tiếng nói ($STI$)	Đo tại các vị trí bàn đại biểu	STI >= 0.65 (Chất lượng Good/Excellent)	Đo bằng thiết bị đo chỉ số truyền dẫn âm thanh
Khả năng chống hú ($Feedback$)	Mở đồng thời 11 micro trên bàn và 2 micro không dây	Không xuất hiện tiếng rít/hú khi nói bình thường ở cự ly 30cm	Tăng âm lượng vận hành lên mức +3dB so với mức danh định
Khử vọng trực tuyến (AEC)	Kết nối cuộc gọi thực tế qua Zoom/Teams	Đầu cầu bên kia nghe rõ ràng, không có tiếng lặp lại (Echo)	Gọi thử nghiệm 2 chiều với đầu cầu độc lập bên ngoài

4. Nghiệm thu kịch bản vận hành & Đào tạo chuyển giao (Giai đoạn 4)

• Kịch bản vận hành 1-Chạm: Bàn giao tài liệu hướng dẫn và chuyển đổi mượt mà giữa 2 kịch bản vận hành trên bộ xử lý số DSP:

  • Kịch bản 1 (Họp/Hội thảo): Hệ thống tối ưu độ rõ lời nói, tự động khử ồn, micro bắt nhẹ, loa sub tự ngắt.

  • Kịch bản 2 (Sự kiện/Văn nghệ): Mở dải tần toàn dải, kích hoạt loa sub, tối ưu âm lượng micro hát nhẹ, không vỡ tiếng.

• Thời gian đào tạo: Tiến hành đào tạo trực tiếp cho ít nhất 02 cán bộ quản trị kỹ thuật của Chủ đầu tư cho đến khi làm chủ hoàn toàn quy trình bật/tắt, xử lý tình huống cơ bản và kết nối thiết bị ngoại vi.

5. Điều khoản bảo hành và cam kết dịch vụ sau bàn giao

1. Thời hạn bảo hành: Bảo hành toàn bộ thiết bị trong danh mục 24 tháng kể từ ngày ký biên bản nghiệm thu bàn giao chính thức.

2. Thời gian phản ứng kỹ thuật:

   • Hỗ trợ từ xa (Hotline/Video call): Phản hồi trong vòng 15 phút.

   • Xử lý sự cố tại hiện trường: Có mặt trong vòng 02 giờ (nội thành Hà Nội / TP.HCM) và không quá 24 giờ đối với các tỉnh lân cận.

3. Chính sách hỗ trợ sự kiện: Cử kỹ sư hỗ trợ kỹ thuật trực tiếp tại hiện trường miễn phí trong 02 cuộc họp/sự kiện đầu tiên sau khi bàn giao để bảo đảm vận hành tuyệt đối an toàn.

Sơ đồ 1: Hệ thống âm thanh phòng họp truyền thống ITC (Chuẩn kết nối Daisy-chain)

Đây là sơ đồ kinh điển của ITC chuyên dụng cho hội nghị bàn tròn với số lượng lớn micro cổ ngỗng.

• Đặc điểm nguyên lý:

  • Đường Mic: Micro chủ tịch (TS-6200A) và các micro đại biểu (TS-6200B) được cắm nối tiếp với nhau dạng chuỗi vòng (Daisy-chain) qua cáp chuyên dụng 8-pin về Bộ điều khiển trung tâm ITC TS-6200M.

  • Đường Xử lý & Khuếch đại: Tín hiệu ra từ bộ trung tâm qua vang số/mixer nhỏ (KM-300) để chống hú cơ bản, sau đó cấp tín hiệu vào Cục đẩy công suất TD-1000 kéo dàn Loa hộp treo tường (HP-80TB) chạy song song.

• Đánh giá:

  • Ưu điểm: Tiết kiệm chi phí, dễ đấu nối, đáp ứng tốt nhu cầu họp nội bộ.

  • Nhược điểm: Chế độ analog truyền thống, thiếu bộ DSP tích hợp AEC (khử tiếng vọng âm học) nên khi họp Zoom/Teams rất dễ bị vọng âm ngược lại cho đầu cầu từ xa.

Sơ đồ 2: Hệ thống âm thanh đa năng tích hợp Mixer & Điện thoại lai (Tiêu chuẩn hội trường đa năng)

Mô hình thường thấy tại các phòng họp kiêm sinh hoạt văn hóa, giao lưu có kết nối đầu vào đa dạng.

• Đặc điểm nguyên lý:

  • Khối đầu vào: Tách thành nhiều luồng: Nhóm micro cổ ngỗng qua bộ trung tâm điều khiển (Extended machine / Central unit); Nhóm nguồn phát ngoại vi (máy tính PC, đầu đĩa/CD, tín hiệu điện thoại viễn thông) đưa trực tiếp vào từng line của Bàn Mixer âm thanh đa kênh.

  • Khối xử lý chống hú: Tín hiệu sau khi trộn từ Mixer được đưa qua Bộ dịch tần/chống hú rời (Frequency Shift Device / Feedback Suppressor) trước khi cấp ra Ampli công suất kéo dàn loa kiểm âm/loa toàn dải.

• Đánh giá:

  • Ưu điểm: Linh hoạt cắm thêm nhạc cụ, micro không dây biểu diễn, dễ can thiệp fader âm lượng từng micro.

  • Nhược điểm: Đòi hỏi kỹ thuật viên biết chỉnh bàn mixer; nếu người dùng không chuyên tự ý gạt cần fader rất dễ gây rú rít chói tai.

Sơ đồ 3: Hệ thống hội thảo kỹ thuật số Bosch CCS 900 / Dicentis

Hệ sinh thái âm thanh phòng họp hội nghị cao cấp từ thương hiệu Bosch (Đức).

[Bàn họp đại biểu]
 Micro Chủ tọa Dicentis/CCS900  ──(Cáp số nối tiếp)──>  Micro Đại biểu 1  ──>  Micro Đại biểu 2...
                                                                │
                                                                ▼
                                                [Bộ điều khiển trung tâm Bosch CU]
                                                 (Tích hợp chống phản hồi âm DAFS)
                                                                │
                                   ┌────────────────────────────┴────────────────────────────┐
                                   ▼                                                         ▼
                         [Line Out Âm thanh]                                     [Cổng kết nối Ghi âm / PC]
                                   │                                                         │
                                   ▼                                                         ▼
                        [Amply công suất Bosch]                                   [Hệ thống họp trực tuyến]
                                   │
                                   ▼
                   [Hệ thống loa cột Bosch / Âm trần]

• Đặc điểm nguyên lý:

  • Bosch tích hợp sẵn tính năng triệt tiêu phản hồi âm thanh số độc quyền (DAFS – Digital Acoustic Feedback Suppression) ngay trong khối điều khiển trung tâm.

  • Micro có đèn chỉ thị thông minh (đèn đỏ: đang nói, đèn trắng: đang chờ phát biểu).

• Đánh giá:

  • Ưu điểm: Độ rõ lời nói đạt chỉ số rất cao ($STI > 0.7$), vận hành bền bỉ 10–15 năm, tính bảo mật cao.

  • Nhược điểm: Giá thành cao, các thiết bị chỉ giao tiếp trơn tru trong cùng hệ sinh thái Bosch.

Sơ đồ 4: Hệ thống âm thanh phân vùng tập trung TOA (VX-3000 / TS-770 Series)

Thường được ứng dụng trong các khối cơ quan, tòa nhà vừa làm phòng họp hội nghị, vừa kết hợp chia zone thông báo khẩn cấp.

• Đặc điểm nguyên lý:

  • Trung tâm điều khiển tích hợp phân vùng (TOA VX-3016F / VX-3000DS) liên kết với bàn gọi micro chọn vùng từ xa (RM-200SF/RM-300X).

  • Đầu ra được chia thành các kênh công suất độc lập cho từng không gian: Line loa hộp phòng họp (TOA F-2000BT), line loa âm trần hành lang (PC-658R) và loa nén còi thông báo (CS-304).

• Đánh giá:

  • Ưu điểm: Quản lý tập trung toàn diện tòa nhà; độ bền linh kiện chuẩn Nhật Bản.

  • Nhược điểm: Chất âm khô ráo, tối ưu hoàn toàn cho dải tiếng nói; không phù hợp nếu phòng họp cần mở nhạc nền chất lượng cao hay biểu diễn văn nghệ.

Sơ đồ 5: Sơ đồ phòng họp đa năng hiện đại Hybrid (Biamp Tesira / Shure / Việt Hưng Audio)

Đây là chuẩn sơ đồ công nghệ số thế hệ mới nhất cho các phòng họp đa năng kết hợp họp trực tuyến (Zoom Rooms, MS Teams).

   [TRẦN PHÒNG HỌP]                               [MẶT BÀN / KHÁN PHÒNG]
Micro Mảng Trần Beamforming                Micro Cổ ngỗng số + Micro Không dây
(Tự bám theo hướng người nói)                         (Hội thảo & Văn nghệ)
              │                                                │
              └───(Cáp mạng Cat6 - Dante / IP)─────────────────┤
                                                               ▼
                                               [BỘ XỬ LÝ SỐ MATRIX DSP (AEC)]
                                               ├── Thuật toán AEC (Khử tiếng dội)
                                               ├── Auto-Mixer (Đóng/mở mic tự động)
                                               └── Lưu Presets: "Họp" / "Văn nghệ"
                                                               │
                                       ┌───────────────────────┴───────────────────────┐
                                       ▼                                               ▼
                              [Cổng USB Type-B/C]                             [Đầu ra Analogue / Dante]
                                       │                                               │
                                       ▼                                               ▼
                             [PC Họp Hybrid / Hub]                            [Cục đẩy kỹ thuật số 4 kênh]
                             (Zoom, Teams, Webex)                                      │
                                                                                       ▼
                                                                              [DÀN LOA PHÂN TẦNG]
                                                                        ├── Loa Cột Array (Góc phủ hẹp)
                                                                        └── Loa Siêu Trầm Active Sub

• Đặc điểm nguyên lý:

  • Hạ tầng Dante (Audio over IP): Tín hiệu từ micro mảng trần hoặc micro bàn truyền về DSP qua 1 sợi dây mạng LAN Cat6 duy nhất.

  • Khử tiếng vọng đa kênh (Multi-channel AEC): Triệt tiêu 100% tiếng vang phản hồi từ đầu cầu xa khi kết nối máy tính qua cổng USB Audio.

  • Phân tách tần số chủ động: DSP chia tín hiệu lời nói vào loa cột array (bắn trực tiếp vào tai đại biểu, tránh dội trần/kính), đồng thời chỉ cấp tín hiệu dải siêu trầm ra loa Subwoofer khi chuyển sang chế độ giải trí đa phương tiện.

• Đánh giá:

  • Ưu điểm: Hiện đại nhất, loại bỏ hoàn toàn dây nhợ trên bàn, không bao giờ bị dội âm khi họp từ xa, chuyển chế độ 1 chạm.

  • Nhược điểm: Đòi hỏi kỹ sư thiết lập phần mềm chuyên sâu khi bàn giao.

Bảng tóm tắt so sánh để lựa chọn sơ đồ:

Tiêu chí	Sơ đồ 1 (ITC cơ bản)	Sơ đồ 2 (Mixer cơ)	Sơ đồ 3 (Bosch)	Sơ đồ 4 (TOA)	Sơ đồ 5 (DSP Hybrid)
Phù hợp mục đích	Họp nội bộ đơn giản	Hội họp + Văn nghệ	Họp cấp cao, hội nghị	Họp + Báo cháy/Tòa nhà	Đa năng, Hybrid, Văn nghệ
Khả năng họp Zoom/Teams	Dễ bị vọng âm (Echo)	Cần chỉnh tay phức tạp	Cần mua thêm card giao tiếp	Hạn chế	Hoàn hảo (tự động 100%)
Độ thẩm mỹ trên bàn	Có dây nối tiếp	Có dây / Không dây	Có dây / Không dây	Có dây	Không dây / Mic trần phẳng
Mức độ đầu tư	Tiết kiệm nhất	Trung bình	Khá cao	Trung bình	Tối ưu theo giá trị sử dụng

SƠ ĐỒ KHỐI NGUYÊN LÝ HỆ THỐNG ÂM THANH ĐA NĂNG 120M²

========================= KHỐI THU ÂM & NGUỒN PHÁT (INPUTS) =========================

 [Micro Chủ Tọa] ───┐ (Cáp 8-Pin Daisy-Chain)
                    ▼
 [Micro Đại Biểu 1] ──► [Micro Đại Biểu 2] ──► ... ──► [Micro Đại Biểu 10]
                                                            │ (Cáp 8-Pin về máy chủ)
                                                            ▼
                                                [BỘ TRUNG TÂM HỘI THẢO]
                                                            │ Line Out Balanced (XLR)
                                                            ▼ [IN 1]
 [Bộ Thu Mic Không Dây UHF] ───(2 x XLR Balanced)─────────► [IN 2, 3]
 (2 tay mic: Thuyết trình / Văn nghệ)
                                                            │
 [Máy Tính Họp Trực Tuyến] ◄════(Cáp USB Audio 2 chiều)════► [USB IN/OUT]
 (Zoom / MS Teams / Webex)
                                                            │
 [Nguồn Nhạc Ngoài / Laptop] ──(3.5mm ra RCA/Phoenix)─────► [IN 4, 5]
 (Video giới thiệu / Nhạc nền)

=====================================================================================
                                    │
                                    ▼
======================== TRÁI TIM XỬ LÝ KỸ THUẬT SỐ (DSP MATRIX) ====================
┌───────────────────────────────────────────────────────────────────────────────────┐
│                           BỘ XỬ LÝ SỐ MATRIX DSP 8x8                              │
│                                                                                   │
│  [AEC Engine]           : Khử tiếng vọng âm học 2 chiều cho cổng USB Audio        │
│  [Auto-Mixer Dugan]     : Tự động đóng/mở micro, triệt tiêu tạp âm nền            │
│  [Feedback Suppressor]  : Bộ lọc Notch Filter triệt tiêu tần số gây hú rít        │
│  [Matrix Router / EQ]   : Chia búp sóng dải tần và căn chỉnh Phase/Delay          │
│  [Preset Switch]        : Chuyển đổi 1-Chạm: Kịch bản "HỌP" <---> "VĂN NGHỆ"      │
└───────────────────────────────────────────────────────────────────────────────────┘
               │                                      │                     │
               ▼ [OUT 1, 2]                           ▼ [OUT 3, 4]          ▼ [OUT 5]
          (Line Balanced)                        (Line Balanced)       (Line Balanced)
               │                                      │                     │
======================== KHỐI KHUẾCH ĐẠI CÔNG SUẤT & TÁI TẠO ÂM ====================
               │                                      │                     │
               ▼                                      ▼                     │
 ┌───────────────────────────┐          ┌───────────────────────────┐       │
 │   KÊNH 1 & KÊNH 2         │          │   KÊNH 3 & KÊNH 4         │       │
 │   Cục đẩy công suất       │          │   Cục đẩy công suất       │       │
 │   Class-D (Front L / R)   │          │   Class-D (Delay L / R)   │       │
 └─────────────┬─────────────┘          └─────────────┬─────────────┘       │
               │ Cáp Speakon                          │ Cáp Speakon         │
               │ (2 x 1.5mm²)                         │ (2 x 1.5mm²)        │
               ▼                                      ▼                     ▼
 ┌───────────────────────────┐          ┌───────────────────────────┐ ┌───────────┐
 │  02 Loa Cột Column Array  │          │  02 Loa Cột Column Array  │ │ 01 Loa    │
 │  Khu Vực Đầu Phòng        │          │  Khu Vực Giữa/Cuối Phòng  │ │ Subwoofer │
 │  (Treo 2 bên màn hình)    │          │  (Bổ trợ làm trễ - Delay) │ │ Chủ Động  │
 └───────────────────────────┘          └───────────────────────────┘ └───────────┘

BẢNG ĐẶC TẢ CHI TIẾT CÁC ĐƯỜNG KẾT NỐI TÍN HIỆU

Tuyến tín hiệu	Điểm đầu	Điểm cuối	Loại cáp & Chuẩn kết nối	Đặc tính kỹ thuật & Nhiệm vụ
Tuyến Mic Hội thảo	11 Micro cổ ngỗng	Bộ trung tâm hội thảo	Cáp 8-Pin chống nhiễu số	Đi chìm gầm bàn dạng nối tiếp (Daisy-chain); truyền tín hiệu mic, đèn LED báo và lệnh ưu tiên chủ tọa.
Tuyến Audio Mic	Bộ trung tâm hội thảo	DSP (Cổng Input 1)	Cáp Balance 1 đầu Canon (XLR) ra Phoenix	Truyền tín hiệu tổng micro hội thảo vào DSP để bật tính năng Auto-mixing và bộ lọc giọng nói.
Tuyến Mic Không dây	Đầu thu UHF 2 kênh	DSP (Cổng Input 2, 3)	2 dây Balance XLR – Phoenix	Tách riêng 2 đường mic tay cầm để DSP cân chỉnh EQ riêng biệt cho phát biểu di động hoặc hát văn nghệ.
Tuyến Trực tuyến 2 chiều	Laptop họp / PC phòng họp	DSP (Cổng USB Audio)	Cáp USB-A to USB-B / Type-C	Đường 2 chiều (Bidirectional): Gửi tiếng phòng họp lên Zoom/Teams và nhận tiếng từ đầu cầu xa về qua thuật toán AEC để dập tắt tiếng dội.
Tuyến Nguồn nhạc	Máy tính / Đầu phát	DSP (Cổng Input 4, 5)	Cáp 3.5mm stereo ra 2 đầu Phoenix	Đưa nhạc nền thuyết trình hoặc âm thanh video đa phương tiện vào hệ thống.
Tuyến Tín hiệu Loa Cột	DSP (Cổng Out 1, 2, 3, 4)	Cục đẩy công suất 4 kênh	4 dây Balanced Phoenix ra XLR đực	Truyền tín hiệu đã xử lý độc lập cho 2 loa trước và 2 loa bổ trợ phía sau (đã căn chỉnh bù trễ mili-giây).
Tuyến Công suất Loa	Cục đẩy công suất 4 kênh	4 Loa cột Column Array	Cáp đồng mềm bọc giáp $2 \times 1.5\text{ mm}^2$ (Jack Speakon NL4FX)	Cung cấp công suất $150\text{W} – 180\text{W RMS}$ cho từng loa; chạy trong ống gen chống cháy tách rời đường điện 220V.
Tuyến Loa Siêu trầm	DSP (Cổng Out 5)	Loa Subwoofer Active	Cáp Balanced Phoenix ra XLR/Jack 6 ly	Cắt dải tần thấp $35\text{Hz} – 120\text{Hz}$; chỉ phát huy lực khi mở chế độ “Văn nghệ / Đa phương tiện”.

NGUYÊN LÝ HOẠT ĐỘNG CỦA 2 PRESET TRÊN DSP

1. Kịch bản “HỘI HỌP & TRỰC TUYẾN HYBRID” (Chế độ mặc định)

• Xử lý ngõ vào:

  • Kích hoạt bộ lọc dải thông cao (High-Pass Filter): Cắt bỏ toàn bộ tần số thấp dưới $120Hz trên tất cả micro để loại trừ tiếng ù gió điều hòa, tiếng gõ bàn hoặc tiếng lạch cạch giấy tờ.

  • Kích hoạt thuật toán Auto-Mixer Dan Dugan: Giữ tổng độ khuếch đại không đổi bất kể có bao nhiêu người phát biểu, nâng ngưỡng an toàn chống hú rít thêm 6dB.

  • Kích hoạt thuật toán AEC (Acoustic Echo Cancellation) trên kênh USB Audio: Triệt tiêu vòng lặp âm thanh giữa loa và micro, đảm bảo đầu cầu trực tuyến nghe tiếng trong, không có tiếng vọng (Echo).

• Xử lý ngõ ra:

  • 04 Loa cột: Mở dải tần tập trung trung âm rõ nét 120Hz – 12kHz hướng thẳng về người nghe. Kênh 3 & 4 (loa sau) được cài đặt độ trễ (Delay) khoảng 15 – 20mskhớp với tốc độ âm thanh từ loa trước truyền xuống.

  • Loa Subwoofer: Tự động Mute (ngắt hoàn toàn) để tránh cộng hưởng âm trầm gây rền vang phòng họp.

2. Kịch bản “ĐA PHƯƠNG TIỆN & VĂN NGHỆ GIAO LƯU” (Chuyển đổi 1-Chạm)

• Xử lý ngõ vào:

  • Mở rộng đáp tuyến tần số micro không dây 60Hz – 16kHz kèm hiệu ứng Compressor/Limiter nhẹ, giúp người hát nhẹ hơi và không bị vỡ tiếng khi ngân nốt cao.

  • Micro cổ ngỗng bàn họp chuyển sang chế độ phụ (giảm Gain 6dB) tránh bắt tạp âm khán phòng.

• Xử lý ngõ ra:

  • 04 Loa cột: Mở toàn dải (100Hz} – 18kHz kết hợp EQ mềm mại cho tiếng nhạc chi tiết.

  • Loa Subwoofer: Kích hoạt hoạt động với dải tần 35Hz – 120Hz, bổ sung lực bass chắc, sâu phục vụ xem video clip doanh nghiệp, chào cờ hoặc ca hát văn nghệ.
