Áp dụng TCVN 6697-5:2009 trong thiết kế hệ thống âm thanh thông báo công cộng

Một hệ thống âm thanh thông báo không thất bại vì thiếu loa. Nó thường thất bại vì loa được chọn sai, đặt sai hướng, khai thác sai nấc công suất, đấu nối thiếu kiểm soát và nghiệm thu bằng cảm giác.

TCVN 6697-5:2009 tạo ra nền tảng kỹ thuật để đọc đúng đặc tính của loa, so sánh các sản phẩm trong điều kiện tương đương và kiểm chứng bằng phép đo. Khi được chuyển hóa thành quy trình thiết kế, tiêu chuẩn giúp kỹ sư trả lời bốn câu hỏi quyết định: loa có phù hợp không, cần bao nhiêu loa, đặt ở đâu và sau khi lắp đặt có thực sự đạt yêu cầu hay không.

I. Bản chất kỹ thuật cần nắm ngay từ đầu

TCVN 6697-5:2009 có tên đầy đủ là Thiết bị hệ thống âm thanh, Phần 5: Loa, được công bố năm 2009, hiện được hệ thống tra cứu của Viện Tiêu chuẩn Chất lượng Việt Nam ghi nhận còn hiệu lực và tương đương hoàn toàn với IEC 60268-5:2007. Phạm vi trực tiếp của tiêu chuẩn là loa và hệ thống loa được xem như các phần tử thụ động; loa tích hợp sẵn bộ khuếch đại không thuộc phạm vi áp dụng trực tiếp.

Điều đó dẫn đến một kết luận rất quan trọng:

TCVN 6697-5:2009 không phải là tiêu chuẩn độc lập để thiết kế toàn bộ hệ thống âm thanh thông báo. Đây là nền tảng chuẩn hóa đặc tính, điều kiện công bố và phương pháp đo loa.

Thiết kế hoàn chỉnh vẫn phải xử lý kiến trúc hệ thống, vùng thông báo, mức ưu tiên, nguồn điện, cáp, khuếch đại, dự phòng, giao tiếp báo cháy, vận hành và bảo trì.

Nếu hệ thống được sử dụng cho tình huống khẩn cấp, cần xem xét thêm TCVN 7568-16:2016 đối với thiết bị điều khiển và hiển thị, cùng TCVN 7568-19:2016 đối với thiết kế, lắp đặt, chạy thử và bảo dưỡng hệ thống âm thanh khẩn cấp. Hai tiêu chuẩn này đặt trọng tâm vào việc phát thông tin bảo vệ con người, tổ chức di chuyển và bảo đảm tính nghe được, dễ hiểu trong tình huống nguy hiểm.

II. Hành trình từ tiêu chuẩn đến một hệ thống hoạt động tốt

Một dự án âm thanh thông báo nên được triển khai theo chuỗi logic sau:

Nhu cầu truyền đạt → môi trường âm học → dữ liệu loa → vùng phủ → công suất → đường dây → khuếch đại → điều khiển → đo kiểm → nghiệm thu.

Nếu đảo ngược quy trình, bắt đầu bằng model hoặc số lượng thiết bị, phương án rất dễ trở thành một danh sách mua sắm thiếu căn cứ.

Năm lớp thiết kế phải được khóa chặt

Lớp thiết kế	Câu hỏi phải trả lời	Kết quả cần có
Nhiệm vụ	Phát nhạc nền, thông báo nghiệp vụ hay sơ tán?	Ma trận chức năng và mức ưu tiên
Không gian	Diện tích, chiều cao, độ ồn, vật liệu, môi trường?	Dữ liệu khảo sát từng khu vực
Điện thanh	Loại loa, độ nhạy, góc phủ, công suất, đáp tuyến?	Bảng lựa chọn và bố trí loa
Hạ tầng	Số vùng, chiều dài cáp, nguồn, tủ rack, mạng?	Sơ đồ nguyên lý và bảng tải
Kiểm chứng	Đo gì, ở đâu, bằng thiết bị nào?	Kế hoạch chạy thử và nghiệm thu

TCVN 6697-5:2009 phát huy giá trị mạnh nhất tại lớp điện thanh, nhưng dữ liệu của lớp này phải được liên kết với bốn lớp còn lại.

III. Đọc thông số loa theo tư duy thiết kế

Catalogue chỉ có giá trị khi người đọc hiểu thông số được đo trong điều kiện nào và thông số đó tác động thế nào đến công trình.

1. Công suất không quyết định trực tiếp độ lớn âm thanh

Công suất danh định cho biết khả năng tiếp nhận năng lượng điện trong điều kiện quy định. Nó không nói đầy đủ loa sẽ phát lớn bao nhiêu tại vị trí người nghe.

Hai loa cùng công suất 30 W có thể tạo ra mức âm rất khác nhau nếu độ nhạy, hướng tính và môi trường lắp đặt khác nhau.

Mức âm ước tính trong trường tự do có thể được tính sơ bộ:

Lp ≈ S + 10 log₁₀(P) − 20 log₁₀(r)

Trong đó:

• Lp là mức áp suất âm ước tính tại vị trí nghe.
• S là độ nhạy loa tại 1 W, 1 m.
• P là công suất điện đưa vào loa.
• r là khoảng cách từ loa đến điểm nghe, tính bằng mét.

Công thức này chưa tính phản xạ, hấp thụ, hướng tính, vật cản, gió, tiếng ồn, suy hao cáp và giới hạn công suất thực tế. Nó được dùng để kiểm tra sơ bộ, không thay thế mô phỏng hoặc đo tại công trình.

Ví dụ, loa âm trần TOA PC-1860 có độ nhạy công bố 94 dB tại 1 W, 1 m. Khi khai thác ở nấc 3 W, mức âm lý tưởng tại 1 m vào khoảng:

94 + 10 log₁₀(3) ≈ 98,8 dB

Ở khoảng cách 3 m trong trường tự do:

98,8 − 20 log₁₀(3) ≈ 89,3 dB

TOA công bố PC-1860 có các nấc 6 W, 3 W, 1,5 W và 0,8 W trên đường 100 V; độ nhạy 94 dB; đáp tuyến 80 Hz đến 20 kHz theo điều kiện đo của nhà sản xuất.

Điểm cần nhớ không phải con số 89,3 dB. Điểm cần nhớ là khoảng cách tăng gấp đôi có thể làm mức âm trực tiếp giảm khoảng 6 dB trong điều kiện lý tưởng. Vì vậy, tăng số loa và rút ngắn khoảng cách thường tạo độ đồng đều tốt hơn so với dùng ít loa nhưng đẩy công suất quá cao.

2. Độ nhạy phải được đọc cùng điều kiện đo

Độ nhạy thường được công bố theo dạng dB tại 1 W, 1 m. Tuy nhiên, phải kiểm tra:

• Dải tần dùng để đo.
• Tín hiệu thử là sin, nhiễu hồng hay tín hiệu khác.
• Giá trị trung bình hay giá trị đỉnh.
• Môi trường đo là trường tự do, bán không gian hay điều kiện khác.
• Vị trí micro có nằm trên trục chuẩn của loa không.

Không được so sánh trực tiếp hai con số độ nhạy nếu điều kiện đo khác nhau.

3. Đáp tuyến tần số phải phục vụ đúng nhiệm vụ

Âm thanh thông báo không đòi hỏi loa tái tạo siêu trầm, nhưng cần năng lượng rõ trong vùng tần số quan trọng đối với tiếng nói.

Loa nén thường có hiệu suất cao và khả năng truyền xa, nhưng chất lượng nhạc nền không mềm mại như loa hộp hai đường tiếng. Loa âm trần tạo vùng phủ phân bố đều nhưng hiệu quả giảm mạnh khi trần quá cao. Loa cột kiểm soát phương đứng tốt hơn, phù hợp hành lang dài, sảnh và không gian có phản xạ.

Không có loại loa tốt nhất cho mọi công trình. Chỉ có loại loa phù hợp hơn với từng nhiệm vụ.

4. Góc phủ quyết định khoảng cách và số lượng loa

Nếu loa có góc phủ danh định θ và khoảng cách từ loa đến mặt phẳng nghe là h, đường kính vùng phủ sơ bộ có thể ước tính:

D ≈ 2h × tan(θ/2)

Không nên bố trí các vùng phủ chỉ tiếp xúc tại mép. Để giảm điểm yếu âm, các vùng phủ cần chồng lấn có kiểm soát.

Với loa âm trần, h không phải là chiều cao toàn phòng mà là khoảng cách từ mặt loa đến mặt phẳng tai người nghe. Nếu trần cao 3,2 m và tai người ngồi cao khoảng 1,2 m, h xấp xỉ 2 m.

5. Hướng tính thay đổi theo tần số

Một con số góc phủ duy nhất chưa mô tả đầy đủ loa. Nhiều loa phát rộng ở tần số thấp nhưng thu hẹp ở vùng tần số cao.

Trong hệ thống thông báo, điều này ảnh hưởng trực tiếp đến phụ âm và độ rõ tiếng nói. Khu vực có thể nghe đủ lớn nhưng vẫn khó hiểu nếu năng lượng vùng trung cao không đến được vị trí người nghe.

6. Trở kháng là dữ liệu điện, không phải thủ tục catalogue

Đường cong trở kháng của loa thay đổi theo tần số. Giá trị trở kháng danh định được sử dụng để phối hợp với bộ khuếch đại và tính tải, nhưng không đại diện cho mọi điểm tần số.

Đối với đường loa 100 V, biến áp gắn trong loa tạo các nấc công suất. Quan hệ cơ bản là:

Z = V²/P

Với đường 100 V:

Z = 10.000/P

Ví dụ:

Nấc công suất	Trở kháng lý thuyết trên đường 100 V
3 W	Khoảng 3.333 Ω
5 W	2.000 Ω
10 W	1.000 Ω
15 W	Khoảng 667 Ω
30 W	Khoảng 333 Ω

Các giá trị này tương ứng gần với thông số biến áp được nhà sản xuất công bố. PC-1860 có nấc 3 W tại khoảng 3,3 kΩ; TOA BS-1030W có nấc 10 W tại 1 kΩ và 30 W tại 330 Ω.

IV. Quy trình tám bước áp dụng tại công trình

1. Bước 1: Xác định nhiệm vụ truyền đạt

Cần phân biệt rõ bốn nhóm chức năng:

1. Nhạc nền.
2. Thông báo nghiệp vụ.
3. Thông báo ưu tiên.
4. Thông báo khẩn cấp hoặc sơ tán.

Mỗi chức năng có yêu cầu khác nhau về mức ưu tiên, vùng phát, nguồn dự phòng, giám sát lỗi và khả năng ghi nhận sự kiện.

Một hệ thống chỉ dùng để phát nhạc nền và gọi nhân viên không thể mặc nhiên được xem là hệ thống âm thanh khẩn cấp.

2. Bước 2: Khảo sát trạng thái vận hành thực tế

Không đo tiếng ồn nhà máy khi dây chuyền dừng. Không đánh giá bãi xe khi không có xe. Không khảo sát sân trường vào ngày nghỉ rồi sử dụng kết quả đó cho giờ tan học.

Biểu mẫu khảo sát nên ghi:

• Kích thước và chiều cao.
• Cao độ lắp loa.
• Vị trí người nghe.
• Mức ồn ở nhiều thời điểm.
• Vật liệu tường, trần, sàn.
• Máy móc và nguồn phát tiếng ồn.
• Vật cản, kệ hàng, vách kính.
• Điều kiện bụi, nước, nhiệt độ và ăn mòn.
• Tuyến cáp và khoảng cách về tủ trung tâm.
• Nhu cầu mở rộng.

Một bản vẽ mặt bằng không chứa đầy đủ dữ liệu âm học. Khảo sát phải nhìn thấy cả không gian, âm thanh, vận hành và hạ tầng.

3. Bước 3: Chia vùng thông báo

Vùng loa phải được chia theo hành vi vận hành, không chỉ theo ranh giới kiến trúc.

Một tầng có thể cần nhiều vùng nếu gồm khu làm việc, hành lang, phòng họp và khu kỹ thuật. Ngược lại, nhiều không gian nhỏ có thể ghép chung nếu luôn nhận cùng một nội dung và cùng mức ưu tiên.

Mỗi vùng nên có mã rõ ràng:

• Z01: Sảnh.
• Z02: Văn phòng tầng 1.
• Z03: Hành lang.
• Z04: Bãi xe.
• Z05: Sân ngoài trời.

Bảng vùng phải thể hiện số loa, model, nấc công suất, tổng tải, chiều dài cáp và bộ khuếch đại phụ trách.

4. Bước 4: Chọn loại loa

Loa âm trần TOA PC-1860

Phù hợp văn phòng, lớp học, hành lang, phòng chức năng có trần giả và độ cao vừa phải. Model này có công suất 6 W trên đường 100 V, nhiều nấc lựa chọn, độ nhạy 94 dB và cho phép đấu nối dạng cầu qua đầu nối.

Loa hộp TOA BS-1030W

Phù hợp sảnh, phòng họp, nhà hàng, khu dịch vụ và các không gian cần đồng thời thông báo và nhạc nền. BS-1030W là loa hai đường tiếng, công suất 30 W, có các nấc 5 W đến 30 W trên đường 100 V, đáp tuyến được TOA công bố từ 80 Hz đến 20 kHz và cấp bảo vệ IPX4 trong điều kiện lắp đặt được quy định.

Loa cột TOA TZ-205

Phù hợp hành lang dài, nhà thờ, sảnh, hội trường nhỏ và các không gian cần phát rộng theo phương ngang nhưng hạn chế năng lượng thừa lên trần và xuống sàn. TZ-205 sử dụng bốn loa hình nón bố trí dọc, công suất danh định 20 W, độ nhạy 93 dB và có các nấc 20 W hoặc 10 W trên đường 100 V.

Loa nén TOA SC-630M

Phù hợp nhà máy, kho, bãi xe, sân trường và khu vực ngoài trời. Tài liệu TOA công bố SC-630M có công suất 30 W, các nấc 30 W, 15 W, 7,5 W, 5 W và 2,5 W trên đường 100 V; độ nhạy 113 dB tại 1 W, 1 m; đáp tuyến 250 Hz đến 10 kHz và cấp bảo vệ IP65.

Ma trận lựa chọn nhanh

Không gian	Loa ưu tiên	Lý do chính	Rủi ro phải kiểm soát
Lớp học, văn phòng	PC-1860	Phủ đều, gọn, dễ lắp	Trần quá cao, vật cản
Sảnh, phòng họp	BS-1030W	Lời nói và nhạc nền tốt	Hướng loa, phản xạ kính
Hành lang dài, không gian vang	TZ-205	Kiểm soát phương đứng	Căn chỉnh góc nghiêng
Nhà máy, bãi xe	SC-630M	Hiệu suất cao, IP65	Âm quá lớn gần loa
Sân ngoài trời	SC-630M hoặc hệ loa định hướng khác	Truyền xa	Gió, địa hình, khu dân cư

Model trong bảng là ví dụ kỹ thuật. Cấu hình cuối cùng phải dựa trên khảo sát, dữ liệu phân phối chính thức và yêu cầu của dự án tại thời điểm triển khai.

5. Bước 5: Tính số lượng và vị trí

Không nên tính số loa chỉ theo diện tích mét vuông. Cần kết hợp:

• Hình học vùng phủ.
• Độ cao.
• Khoảng cách nghe.
• Độ nhạy.
• Công suất khai thác.
• Hướng tính.
• Mức ồn.
• Mức đồng đều mong muốn.
• Độ vang.
• Vị trí người nghe.

Nguyên tắc thực chiến là ưu tiên nhiều nguồn âm phân bố hợp lý ở công suất vừa phải hơn một số ít loa phát quá lớn.

Trong hành lang, loa phải hướng dọc theo tuyến người nghe nhưng không nên đặt khoảng cách quá xa đến mức vùng giữa hai loa mất phụ âm.

Trong nhà máy, loa nén không nên đặt thẳng vào mặt người đứng gần. Có thể nâng cao, nghiêng xuống hợp lý và phân bố theo từng khu sản xuất.

Ngoài trời, cần kiểm tra hướng phát để hạn chế âm thanh vượt ranh giới dự án.

6. Bước 6: Tính tải đường loa 100 V

Tổng tải một nhánh là tổng các nấc công suất được chọn:

P tải = P₁ + P₂ + … + Pn

Ví dụ một vùng gồm:

• 8 loa PC-1860 ở nấc 3 W.
• 2 loa BS-1030W ở nấc 10 W.

Tổng tải:

8 × 3 + 2 × 10 = 44 W

Tổng tải toàn hệ thống phải nhỏ hơn công suất bộ khuếch đại theo hệ số dự phòng thiết kế.

Một tiêu chí kỹ thuật thường dùng là chỉ khai thác khoảng 70% đến 80% công suất danh định để dành biên độ cho tín hiệu, sai số, mở rộng và điều kiện vận hành. Đây là tiêu chí thiết kế, không nên trình bày như một tỷ lệ bắt buộc do TCVN 6697-5:2009 quy định.

Nếu chọn mức khai thác 80%:

P khuếch đại ≥ P tải/0,8

Với tải 180 W:

P khuếch đại tối thiểu theo tiêu chí = 180/0,8 = 225 W

Bộ khuếch đại 240 W có thể được xem xét, nhưng vẫn cần kiểm tra chế độ tín hiệu, nhiệt độ, thời lượng hoạt động và khả năng mở rộng.

7. Bước 7: Kiểm tra cáp và sụt áp

Dòng điện trên đường 100 V:

I = P/V

Với tải 60 W:

I = 60/100 = 0,6 A

Điện trở vòng dây đồng:

R vòng = 2ρL/S

Trong đó:

• ρ của đồng có thể lấy gần đúng 0,0175 Ω·mm²/m.
• L là chiều dài một chiều.
• S là tiết diện dây.

Ví dụ tuyến dài 100 m, cáp đồng 1,5 mm²:

R vòng ≈ 2 × 0,0175 × 100/1,5 ≈ 2,33 Ω

Sụt áp:

ΔV = I × R ≈ 0,6 × 2,33 ≈ 1,4 V

Tương đương khoảng 1,4% trên đường 100 V, chưa tính đầu nối và biến đổi theo nhiệt độ.

Nếu tuyến dài 300 m mang tải 180 W trên cáp 1,5 mm²:

• I = 1,8 A.
• R vòng ≈ 7 Ω.
• ΔV ≈ 12,6 V.

Mức sụt áp này lớn, có thể làm suy giảm công suất thực nhận và độ đồng đều. Phương án xử lý gồm:

• Tăng tiết diện cáp.
• Chia nhỏ nhánh.
• Đặt bộ khuếch đại phân tán gần tải.
• Giảm tải trên tuyến.
• Chuyển sang kiến trúc âm thanh IP kết hợp bộ khuếch đại cục bộ.

8. Bước 8: Chọn kiến trúc điều khiển và khuếch đại

Hệ thống cơ bản

TOA A-2120 là tăng âm liền mixer 120 W, có đầu ra 100 V, phù hợp phát thông báo và nhạc nền cho trường học, văn phòng, cửa hàng, nhà máy và phòng lớn. Thiết bị có các đầu vào micro, AUX và chức năng ưu tiên cho MIC 1.

Cấu trúc:

Micro → A-2120 → đường loa 100 V → các loa thụ động

Phù hợp hệ thống nhỏ, ít vùng hoặc phát toàn bộ.

Hệ thống nhiều vùng

TOA VM-2240 là tăng âm quản lý tích hợp công suất 240 W, hỗ trợ năm vùng loa, có lựa chọn vùng tại mặt máy và khả năng kết nối micro chọn vùng từ xa. Nhà sản xuất cũng mô tả các tùy chọn lưu bản tin và giám sát đường dây khi lắp mô-đun tương ứng.

Cấu trúc:

Micro chọn vùng → VM-2240 → Z01/Z02/Z03/Z04/Z05 → loa 100 V

Phù hợp trường học, văn phòng nhiều tầng, nhà máy vừa và công trình cần thông báo chọn vùng.

Hệ thống PA/VA cấp cao

Dòng TOA VX-3000 gồm các bộ điều khiển 4, 8 hoặc 16 vùng, hỗ trợ xử lý số, ưu tiên bản tin, giám sát trạng thái, mô-đun khuếch đại và cấu trúc dự phòng. TOA mô tả VX-3000 là hệ thống âm thanh di tản phù hợp EN 54; các model VX-3004F, VX-3008F và VX-3016F được thiết kế cho các quy mô vùng khác nhau.

Cấu trúc nguyên lý:

Báo cháy + micro khẩn cấp + micro nghiệp vụ + nguồn nhạc → VX-3000 → khuếch đại chính/dự phòng → đường loa A/B → loa theo vùng

Việc một thiết bị phù hợp tiêu chuẩn sản phẩm quốc tế không tự động chứng minh toàn bộ công trình phù hợp TCVN 7568-16 hoặc TCVN 7568-19. Sự phù hợp của hệ thống phải được đánh giá từ thiết kế, cấu hình, nguồn điện, cáp, vùng loa, lắp đặt, chạy thử và hồ sơ nghiệm thu.

V. Bốn ví dụ thiết kế cầm tay áp dụng

Các ví dụ dưới đây nhằm minh họa phương pháp. Số lượng cuối cùng cần được điều chỉnh sau khảo sát và đo kiểm.

1. Ví dụ 1: Trường học ba tầng và sân trường

Dữ liệu giả định

• 12 lớp học.
• Ba hành lang.
• Một sân trường.
• Tủ trung tâm tại phòng bảo vệ.
• Năm vùng thông báo.
• Yêu cầu gọi lớp, phát nhạc giờ nghỉ và thông báo toàn trường.

Cấu hình loa

Khu vực	Model minh họa	Số lượng	Nấc công suất	Tổng tải
12 lớp học	TOA PC-1860	12	3 W	36 W
Ba hành lang	TOA PC-1860	6	3 W	18 W
Sân trường	TOA SC-630M	4	15 W	60 W
Toàn hệ thống		22		114 W

Có thể xem xét VM-2240 công suất 240 W để quản lý năm vùng. Tải 114 W tương đương khoảng 47,5% công suất danh định, tạo dư địa cho tín hiệu, mở rộng và hiệu chỉnh. VM-2240 được TOA công bố hỗ trợ năm vùng loa và công suất 240 W.

Phân vùng

• Z01: Tầng 1.
• Z02: Tầng 2.
• Z03: Tầng 3.
• Z04: Hành lang chung.
• Z05: Sân trường.

Điểm kỹ thuật

Loa trong lớp học nên được phân bố để giảm chênh lệch giữa học sinh ngồi gần và xa. Loa sân trường phải quay vào khu tập trung, tránh hướng ra khu dân cư. Nấc 15 W của SC-630M chỉ là điểm khởi đầu; cần giảm hoặc tăng sau đo mức âm và kiểm tra độ rõ.

2. Ví dụ 2: Tòa nhà văn phòng có sảnh và bãi xe

Dữ liệu giả định

• Bốn tầng văn phòng.
• Một sảnh chính.
• Một bãi xe.
• Yêu cầu nhạc nền, thông báo chọn tầng và ưu tiên từ quầy lễ tân.

Cấu hình loa

Khu vực	Model	Số lượng	Nấc	Tổng tải
Văn phòng	PC-1860	24	3 W	72 W
Sảnh	BS-1030W	4	10 W	40 W
Bãi xe	SC-630M	6	7,5 W	45 W
Toàn hệ thống		34		157 W

VM-2240 có thể được xem xét nếu năm vùng đáp ứng nhu cầu vận hành. Tổng tải 157 W còn khoảng 83 W so với công suất danh định 240 W.

Điểm kỹ thuật

Sảnh kính có thể tạo phản xạ mạnh. Không nên tăng âm lượng để khắc phục tiếng vang; cần chỉnh hướng loa, khoảng cách, xử lý âm học hoặc sử dụng loa định hướng phù hợp.

Bãi xe cần khảo sát khi quạt thông gió và phương tiện hoạt động. Loa phải đặt tránh dầm, ống kỹ thuật và các vùng bị che khuất.

Nếu hệ thống tích hợp báo cháy và dùng để hướng dẫn sơ tán, kiến trúc phải được nâng cấp theo yêu cầu của hệ thống âm thanh khẩn cấp, không chỉ dùng cấu hình PA nghiệp vụ.

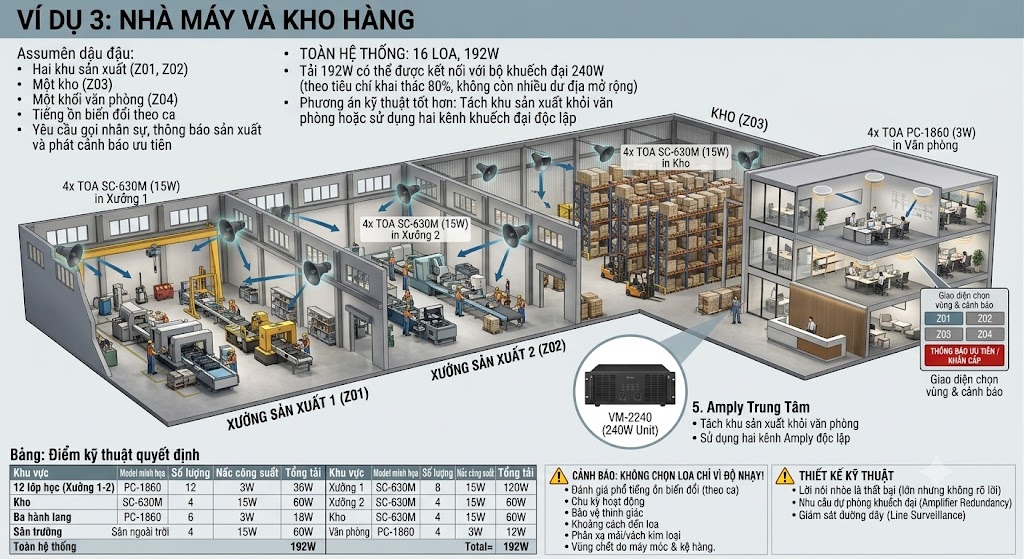

3. Ví dụ 3: Nhà máy và kho hàng

Dữ liệu giả định

• Hai khu sản xuất.
• Một kho.
• Một khối văn phòng.
• Tiếng ồn biến đổi theo ca.
• Yêu cầu gọi nhân sự, thông báo sản xuất và phát cảnh báo ưu tiên.

Cấu hình loa

Khu vực	Model	Số lượng	Nấc	Tổng tải
Xưởng 1	SC-630M	4	15 W	60 W
Xưởng 2	SC-630M	4	15 W	60 W
Kho	SC-630M	4	15 W	60 W
Văn phòng	PC-1860	4	3 W	12 W
Toàn hệ thống		16		192 W

Tải 192 W có thể được kết nối với bộ khuếch đại 240 W theo tiêu chí khai thác 80%, nhưng không còn nhiều dư địa mở rộng. Phương án kỹ thuật tốt hơn có thể là tách khu sản xuất khỏi khối văn phòng hoặc sử dụng hai kênh khuếch đại độc lập.

Điểm kỹ thuật quyết định

Không chọn loa chỉ vì độ nhạy cao. Trong nhà máy, cần đánh giá:

• Phổ tiếng ồn của máy.
• Chu kỳ hoạt động.
• Người lao động có đeo bảo vệ thính giác hay không.
• Khoảng cách đến loa.
• Hiện tượng phản xạ từ mái và vách kim loại.
• Vùng chết do máy móc và kệ hàng.
• Khả năng giám sát đường dây.
• Nhu cầu dự phòng khuếch đại.

Một hệ thống phát rất lớn nhưng lời nói bị nhòe vẫn là hệ thống thất bại.

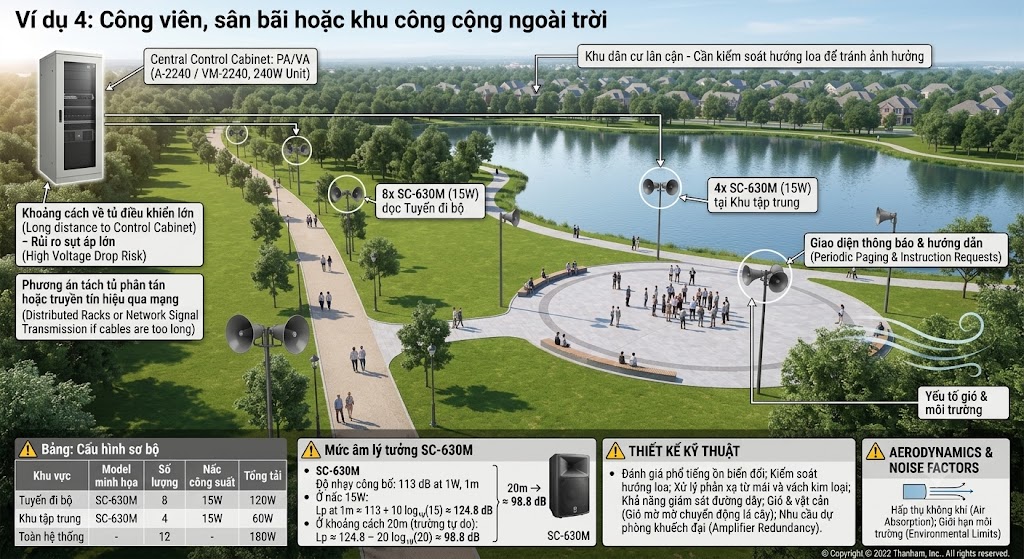

4. Ví dụ 4: Công viên, sân bãi hoặc khu công cộng ngoài trời

Dữ liệu giả định

• Tuyến đi bộ dài.
• Khu tập trung trung tâm.
• Khoảng cách về tủ điều khiển lớn.
• Có gió và khu dân cư lân cận.
• Yêu cầu thông báo định kỳ và hướng dẫn khi cần.

Cấu hình sơ bộ

Khu vực	Model	Số lượng	Nấc	Tổng tải
Tuyến đi bộ	SC-630M	8	15 W	120 W
Khu tập trung	SC-630M	4	15 W	60 W
Toàn hệ thống		12		180 W

Có thể xem xét A-2240 hoặc VM-2240 công suất 240 W tùy nhu cầu phân vùng. Tuy nhiên, nếu cáp quá dài, phương án khuếch đại tập trung có thể gây sụt áp lớn. Khi đó nên chia tủ phân tán hoặc truyền tín hiệu qua mạng đến các bộ khuếch đại gần vùng loa.

Ước tính mức âm của SC-630M

SC-630M có độ nhạy công bố 113 dB tại 1 W, 1 m. Ở nấc 15 W:

Lp tại 1 m ≈ 113 + 10 log₁₀(15) ≈ 124,8 dB

Ở khoảng cách 20 m trong trường tự do:

Lp ≈ 124,8 − 20 log₁₀(20) ≈ 98,8 dB

Đây chỉ là giá trị lý tưởng trên trục. Thực tế chịu ảnh hưởng của gió, hướng loa, địa hình, vật cản, hấp thụ không khí và giới hạn môi trường. Không nên dựa vào giá trị này để vận hành loa ở mức cực đại tại khu vực đông người.

VI. Ba cấp độ triển khai

1. Phương án 1: Đáp ứng nhu cầu cơ bản

Đối tượng: Cửa hàng, văn phòng nhỏ, trường học nhỏ, kho hoặc xưởng đơn giản.

Hướng cấu hình: Micro, nguồn nhạc, tăng âm A-2120 hoặc A-2240, đường loa 100 V và loa thụ động.

Ưu điểm: Cấu trúc gọn, dễ vận hành, chi phí đầu tư hợp lý.

Giới hạn: Khả năng chọn vùng, giám sát lỗi và dự phòng còn hạn chế.

Điều kiện: Chức năng không phức tạp, số vùng ít, không sử dụng như hệ thống sơ tán khẩn cấp.

2. Phương án 2: Tối ưu hiệu quả đầu tư

Đối tượng: Trường học, tòa nhà, nhà máy vừa, khu dịch vụ nhiều vùng.

Hướng cấu hình: VM-2240, micro chọn vùng, bộ hẹn giờ hoặc lưu bản tin, nhiều tuyến loa 100 V và khả năng giám sát đường dây theo cấu hình.

Ưu điểm: Điều khiển tập trung, chọn vùng, ưu tiên thông báo, dễ mở rộng hơn.

Giới hạn: Số vùng và công suất bị giới hạn theo kiến trúc thiết bị.

Rủi ro: Ghép quá nhiều tải vào một bộ khuếch đại; thiết kế vùng không khớp vận hành; phụ thuộc một điểm trung tâm.

3. Phương án 3: Hệ thống thông minh, đồng bộ, sẵn sàng mở rộng

Đối tượng: Tòa nhà lớn, trung tâm giao thông, bệnh viện, nhà máy phức hợp, khu công cộng và dự án cần âm thanh di tản.

Hướng cấu hình: TOA VX-3000 hoặc nền tảng tương đương, điều khiển theo mạng, khuếch đại chính và dự phòng, giám sát đường loa, micro khẩn cấp, nguồn dự phòng và tích hợp báo cháy.

Ưu điểm: Phân vùng linh hoạt, giám sát sâu, cấu trúc dự phòng, lưu sự kiện, mở rộng và tích hợp hệ thống.

Giới hạn: Yêu cầu thiết kế, cấu hình, chạy thử và bảo trì chuyên nghiệp.

Rủi ro: Có thiết bị cao cấp nhưng không cấu hình đúng ưu tiên, không kiểm tra kịch bản cháy hoặc không duy trì hồ sơ bảo trì.

VII. Nghiệm thu không thể chỉ bằng tai

1. Kiểm tra trước khi cấp tín hiệu

• Đúng model và nấc công suất.
• Không đấu nhầm đầu 70 V, 100 V và trở kháng thấp.
• Đúng cực tính.
• Không chạm chập.
• Không nối đất ngoài thiết kế.
• Tuyến cáp được đánh nhãn hai đầu.
• Hộp nối và đầu cáp chắc chắn.
• Loa được lắp đúng hướng và đúng cao độ.

2. Đo trở kháng đường loa

Phải ngắt đường loa khỏi đầu ra bộ khuếch đại trước khi đo. Dụng cụ đo nên là máy đo trở kháng đường loa tại tần số thử phù hợp.

Không sử dụng đồng hồ đo điện trở DC thông thường để kết luận trực tiếp tải công suất của đường loa 100 V. Biến áp loa và đặc tính theo tần số khiến giá trị DC không phản ánh đầy đủ trở kháng làm việc.

Không dùng thiết bị đo cách điện điện áp cao khi đường dây vẫn nối với loa hoặc thiết bị điện tử, vì có thể gây hư hỏng.

3. Kiểm tra cực tính

Các loa cùng vùng cần thống nhất cực tính. Đấu ngược cực có thể gây triệt tiêu ở vùng chồng lấn, làm âm thanh mỏng và không đồng đều.

4. Đo mức áp suất âm

Lưới điểm đo nên đại diện cho:

• Vị trí gần loa.
• Vị trí xa loa.
• Điểm giữa hai loa.
• Vùng có vật cản.
• Khu vực có tiếng ồn cao.
• Vị trí biên.

Kết quả phải ghi thời gian, trạng thái vận hành, thiết bị đo, vị trí và tín hiệu thử.

5. Đánh giá độ rõ tiếng nói

Mức âm đủ lớn không đồng nghĩa lời nói dễ hiểu. Đối với dự án quan trọng, cần đánh giá chỉ số độ rõ bằng phương pháp phù hợp như STI hoặc STIPA theo yêu cầu thiết kế.

Nếu kết quả thấp, không nên chỉ tăng âm lượng. Cần kiểm tra:

• Độ vang.
• Hướng loa.
• Khoảng cách.
• Sự chồng lấn quá mức.
• Tỷ số tín hiệu trên tiếng ồn.
• Đáp tuyến hệ thống.
• Độ trễ giữa các nguồn âm.

6. Thử kịch bản vận hành

• Gọi một vùng.
• Gọi nhóm vùng.
• Gọi toàn bộ.
• Chuyển từ nhạc nền sang thông báo.
• Kiểm tra ưu tiên micro.
• Mất điện lưới.
• Mất một tuyến loa.
• Mất bộ khuếch đại.
• Kích hoạt tín hiệu báo cháy.
• Khôi phục hệ thống.

VIII. Checklist kỹ thuật trước khi bàn giao

1. Hồ sơ thiết kế

• Có bản vẽ vị trí từng loa.
• Có mã vùng và mã tuyến.
• Có bảng tải theo nấc công suất.
• Có tính toán sụt áp.
• Có sơ đồ ưu tiên tín hiệu.
• Có kịch bản vận hành.
• Có danh sách thiết bị đo nghiệm thu.

2. Thi công

• Đúng model, đúng vị trí.
• Đúng hướng và cao độ.
• Đúng nấc công suất.
• Đúng cực tính.
• Cáp được đánh nhãn.
• Đường loa không đi chung gây nhiễu ngoài thiết kế.
• Giá đỡ và phụ kiện phù hợp môi trường.
• Không để nước xâm nhập đầu cáp.

3. Chạy thử

• Đo tải từng nhánh.
• Đo mức âm.
• Kiểm tra độ đồng đều.
• Kiểm tra độ rõ lời nói.
• Kiểm tra chọn vùng.
• Kiểm tra mức ưu tiên.
• Kiểm tra nguồn dự phòng.
• Kiểm tra cảnh báo lỗi.
• Lưu cấu hình và biên bản.

IX. Những sai lầm phải loại bỏ

1. Chọn loa bằng công suất lớn nhất: Công suất không thay thế độ nhạy, hướng tính và vùng phủ.
2. Lắp loa theo diện tích cố định: Hai phòng cùng diện tích nhưng khác chiều cao, vật liệu và độ ồn sẽ cần phương án khác nhau.
3. Cộng tải đúng nhưng phủ âm sai: Bộ khuếch đại không quá tải chưa có nghĩa hệ thống nghe rõ.
4. So sánh catalogue khác điều kiện đo: Con số lớn hơn chưa chắc phản ánh sản phẩm hiệu quả hơn.
5. Đặt loa nén quá gần người nghe: Khu vực gần loa có thể quá lớn trong khi khu vực xa vẫn thiếu rõ.
6. Không tính sụt áp: Tải đúng trên giấy nhưng công suất thực đến loa bị suy giảm.
7. Không khóa nấc biến áp: Kỹ thuật viên thay nấc tại hiện trường nhưng không cập nhật bảng tải.
8. Nghiệm thu khi công trình yên tĩnh: Hệ thống phải được đánh giá trong điều kiện vận hành đại diện.
9. Xem PA và Voice Alarm là một: Hệ thống sơ tán đòi hỏi kiến trúc, giám sát, nguồn dự phòng và chạy thử nghiêm ngặt hơn.
10. Phụ thuộc vào một model: Model chỉ là phương tiện. Quy trình thiết kế và dữ liệu đo mới quyết định hiệu quả.

X. Các câu hỏi thường gặp

TCVN 6697-5:2009 có quy định số lượng loa phải lắp không?

Không. Tiêu chuẩn tập trung vào đặc tính cần công bố và phương pháp đo loa thụ động. Số lượng loa phải được xác định từ diện tích, chiều cao, góc phủ, khoảng cách nghe, độ nhạy, công suất, độ ồn và yêu cầu đồng đều. Một tỷ lệ cố định như một loa cho một số mét vuông chỉ có thể dùng để dự toán ban đầu trong những không gian tương đồng, không nên dùng làm kết luận thiết kế.

Tiêu chuẩn có áp dụng cho loa liền công suất không?

Phạm vi trực tiếp của TCVN 6697-5:2009 không bao gồm loa có tích hợp sẵn bộ khuếch đại. Tuy nhiên, một số nguyên tắc đánh giá điện thanh như đáp tuyến, mức áp suất âm, hướng tính và độ méo vẫn hữu ích khi thẩm định hệ thống loa chủ động. Đối với loa liền công suất, cần xem thêm tiêu chuẩn và yêu cầu liên quan đến bộ khuếch đại, nguồn điện, an toàn, mạng và xử lý tín hiệu.

Loa 100 V có phải luôn phát ở điện áp 100 V không?

100 V là điện áp danh định của hệ thống phân phối trở kháng cao ở điều kiện công suất quy định. Điện áp tức thời thay đổi theo tín hiệu âm thanh và mức âm lượng. Mỗi loa sử dụng biến áp để lựa chọn nấc công suất. Kỹ sư tính tải bằng tổng các nấc công suất, không đấu các loa theo cách tính song song của loa trở kháng thấp thông thường.

Có thể đấu lẫn loa 3 W, 10 W và 15 W trên một tuyến không?

Có thể, nếu tất cả đều phù hợp đường 100 V và tổng công suất các nấc không vượt giới hạn thiết kế của bộ khuếch đại và tuyến cáp. Mỗi loa có thể chọn nấc khác nhau để cân bằng mức âm theo vị trí. Tuy nhiên, bảng tải phải ghi rõ nấc từng loa và phải được cập nhật khi thay đổi tại hiện trường.

Vì sao loa nén 15 W có thể phát lớn hơn loa hộp 30 W?

Do độ nhạy khác nhau. SC-630M được TOA công bố độ nhạy 113 dB tại 1 W, 1 m, trong khi BS-1030W có độ nhạy 90 dB tại 1 W, 1 m. Hai sản phẩm phục vụ nhiệm vụ khác nhau và điều kiện công bố phải được đọc đầy đủ. Loa nén tập trung năng lượng, truyền lời nói xa; loa hộp hai đường tiếng ưu tiên dải tần rộng và chất lượng nhạc nền.

Bộ khuếch đại 240 W có nên tải đủ 240 W không?

Không nên mặc định khai thác liên tục đúng bằng công suất danh định. Thiết kế thường dành một phần dự phòng cho biên độ tín hiệu, sai số nấc công suất, suy hao, nhiệt độ và mở rộng. Tỷ lệ dự phòng phải được ghi trong yêu cầu kỹ thuật của dự án, thay vì áp dụng máy móc một con số cho mọi hệ thống.

Đo mức âm có đủ để nghiệm thu không?

Không. Mức âm chỉ phản ánh độ lớn tại điểm đo. Hệ thống còn phải được kiểm tra độ đồng đều, độ rõ tiếng nói, chọn vùng, mức ưu tiên, cực tính, tải đường dây, sụt áp, nguồn dự phòng và kịch bản lỗi. Một hệ thống có SPL cao nhưng STI thấp vẫn không đáp ứng tốt nhiệm vụ truyền đạt.

Khi nào cần dùng loa cột?

Loa cột thích hợp khi cần phát rộng theo phương ngang nhưng hạn chế phát lên trần và xuống sàn, đặc biệt ở hành lang dài, sảnh cao hoặc không gian có độ vang. Việc chọn loa cột vẫn cần kiểm tra chiều cao lắp, khoảng cách, góc nghiêng và vùng phủ theo tần số. Không nên xem loa cột là giải pháp tự động cho mọi không gian vang.

Khi nào phải chuyển từ PA sang hệ thống âm thanh khẩn cấp?

Khi hệ thống được sử dụng để cảnh báo nguy hiểm, hướng dẫn sơ tán hoặc tích hợp vào chiến lược an toàn cháy của công trình, cần đánh giá theo các yêu cầu dành cho hệ thống âm thanh khẩn cấp. TCVN 7568-16:2016 điều chỉnh thiết bị điều khiển và hiển thị; TCVN 7568-19:2016 điều chỉnh thiết kế, lắp đặt, chạy thử và bảo dưỡng.

Có thể thiết kế hoàn toàn từ catalogue không?

Không. Catalogue cung cấp dữ liệu sản phẩm, nhưng không chứa mức ồn, độ vang, vật cản, tuyến cáp, hành vi sử dụng và điều kiện môi trường của công trình. Catalogue là đầu vào của thiết kế, không phải bản thiết kế. Phương án cuối cùng cần khảo sát, tính toán, bố trí trên bản vẽ và đo kiểm tại hiện trường.

Khi dữ liệu biến thành năng lực vận hành

Giá trị lớn nhất của TCVN 6697-5:2009 không nằm ở việc đưa số hiệu tiêu chuẩn vào hồ sơ. Giá trị của nó nằm ở khả năng buộc quá trình thiết kế phải dựa trên đặc tính có thể đo, điều kiện có thể kiểm tra và kết quả có thể nghiệm thu.

Một hệ thống âm thanh thông báo hiệu quả phải đạt đồng thời bốn yêu cầu:

• Người nghe nhận được thông tin đúng vùng.
• Lời nói đủ rõ trong điều kiện vận hành thực tế.
• Thiết bị và đường dây làm việc trong giới hạn an toàn.
• Hệ thống có khả năng kiểm tra, bảo trì và mở rộng.

Khi bốn yêu cầu này được khóa chặt bằng khảo sát, tính toán và đo kiểm, âm thanh không còn là hạng mục phụ trợ. Nó trở thành hạ tầng truyền đạt, điều hành và bảo vệ con người.

XI. Kiến tạo một hệ thống có thể kiểm chứng

Trước khi lựa chọn thiết bị, chủ đầu tư nên chuẩn bị mặt bằng, cao độ, mức ồn, yêu cầu phân vùng, khoảng cách tuyến cáp và chức năng khẩn cấp. Các kỹ sư Việt Hưng Audio có thể sử dụng những dữ liệu đó để lập ma trận vùng, tính tải, lựa chọn loa, kiểm tra sụt áp và xây dựng tiêu chí nghiệm thu phù hợp từng công trình.

VIỆT HƯNG AUDIO – GIẢI PHÁP THIẾT KẾ CHUẨN, ÂM THANH HIỆN ĐẠI, ĐẦU TƯ HIỆU QUẢ

Trụ sở Hà Nội
Số 486/10/8 Xuân Đỉnh, Hà Nội
Hotline/Zalo: 0988 970 666

Chi nhánh Đà Nẵng
158 Bùi Tấn Diên, Hòa Khánh, Đà Nẵng
Hotline/Zalo/Viber: 0988 970 666

Chi nhánh Thành phố Hồ Chí Minh
510 Nguyễn Văn Khối, Gò Vấp, Thành phố Hồ Chí Minh
Hotline: 0944 970 666
Zalo/Viber/WhatsApp: 0988 970 666

Website: https://viethungaudio.vn
